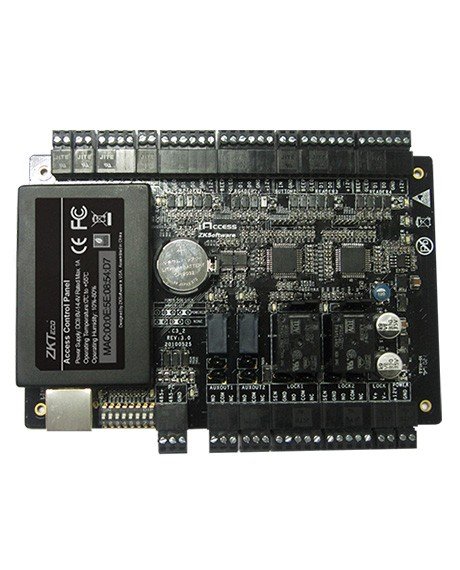

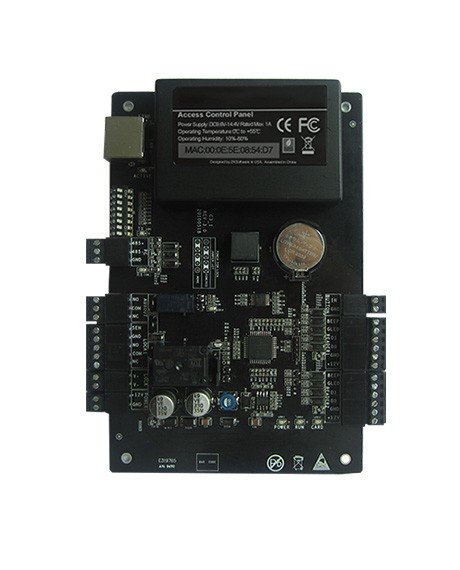

SKYSFT TK ZKTeco C3-100/200/400 IP TABANLI KAPI GEÇİŞ KONTROL PANELİ

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK ZKTeco C3-100/200/400 IP Tabanlı Kapı Geçiş Kontrol Paneli (seçilen modele göre)
• 12V DC Güç Adaptörü (veya güç kartı)
• Ethernet Bağlantı Kablosu
• Terminal Blokları (kablolama için)
• Montaj Vidaları ve Dübelleri
• Hızlı Başlangıç Kılavuzu (İngilizce)
• Yazılım Kurulum CD'si veya indirme bağlantısı (ZKAccess / ZKBioAccess)

⚙️ Kurulum Adımları

Kuruluma başlamadan önce, tüm güvenlik önlemlerini aldığınızdan ve elektrik bağlantılarını keserek çalıştığınızdan emin olun.

1. Konum Belirleme: 📍 Kontrol panelini neme, aşırı sıcaklığa ve doğrudan güneş ışığına maruz kalmayacak, yetkisiz kişilerin erişemeyeceği, sabit ve güvenli bir yüzeye monte edin. Kablo bağlantılarına kolay erişim sağlayacak bir yer seçin.
2. Panel Montajı: 🛠️ Panel kutusunu açın. Montaj deliklerini işaretleyin ve matkapla delikleri açın. Dübelleri yerleştirin ve paneli vidalarla duvara sabitleyin.
3. Güç Bağlantısı: 🔌 Panelin DC 12V güç girişine güç adaptörünü bağlayın. Güç kablosunun doğru polaritede bağlandığından emin olun (genellikle '+' ve '-'). Gücü henüz açmayın.
4. Ağ (Ethernet) Bağlantısı: 🌐 Ethernet kablosunu panelin RJ45 portuna takın ve diğer ucunu ağ switch'inize veya router'ınıza bağlayın. Bu, panelin ağ üzerinden bilgisayarla iletişim kurmasını sağlayacaktır.
5. Okuyucu Bağlantıları: ➡️⬅️ Wiegand protokolünü destekleyen kart okuyucularınızı veya parmak izi okuyucularınızı panelin "Wiegand IN" portlarına bağlayın. Her kapı için IN1, IN2 vb. portlarını kullanın. Okuyucu besleme (12V), GND, DATA0 ve DATA1 kablolarının doğru eşleştiğinden emin olun.
6. Kilit Bağlantıları: 🔒 Elektrikli kilitlerinizi (manyetik kilit, elektrikli kapı vurucu vb.) panelin "NO" (Normalde Açık) veya "NC" (Normalde Kapalı) röle çıkışlarına bağlayın. Kilidin çalışma prensibine göre doğru çıkışı seçin. Genellikle "COM" (Ortak) ucu ile birlikte kullanılır.
7. Çıkış Butonu ve Kapı Sensörü Bağlantıları (Opsiyonel): 🚪 Çıkış butonlarını "EXIT" portlarına, kapı manyetik kontaklarını ise "DOOR SENSOR" portlarına bağlayın. Bu bağlantılar, kapının durumunu izlemeye ve içeriden çıkışı kolaylaştırmaya yarar.
8. Güç Verme ve İlk Çalıştırma: ✅ Tüm bağlantıları kontrol ettikten sonra, güç adaptörünü prize takın. Panel üzerindeki LED göstergelerin durumunu kontrol edin. Genellikle yeşil LED "Çalışıyor" ve sarı LED "Ağ Aktivitesi" anlamına gelir.
9. Yazılım Kurulumu ve Yapılandırma: 💻 Bilgisayarınıza ZKAccess veya ZKBioAccess yazılımını kurun. Yazılımı açın ve panelinizi ağda arayarak ekleyin. Panelin varsayılan IP adresini veya DHCP ile aldığı IP adresini tespit edin. Gerekirse panelin IP adresini statik olarak ayarlayın.
10. Sistem Testi: ✅ Yazılım üzerinden kapıların açılıp kapanmadığını, okuyucuların kartları/parmak izlerini okuyup okumadığını ve çıkış butonlarının çalışıp çalışmadığını test edin. Tüm fonksiyonların doğru çalıştığından emin olun.

🚀 Kullanım Talimatları

Sistem kurulumu tamamlandıktan sonra, yazılım arayüzü üzerinden aşağıdaki adımları takip ederek sistemi yönetebilirsiniz.

• Yazılıma Giriş: 🖥️ ZKAccess veya ZKBioAccess yazılımını açın ve yönetici kullanıcı adı/şifrenizle giriş yapın.
• Personel Tanımlama: 🧑‍💼 "Personel Yönetimi" veya "Kullanıcılar" bölümüne giderek yeni personel ekleyin. Her personele benzersiz bir kimlik numarası atayın.
• Kart/Parmak İzi Kaydı: 💳 "Kart Yönetimi" veya "Parmak İzi Yönetimi" menüsünden, personelin kartını okuyucuya okutarak veya parmak izini kaydederek sisteme tanıtın.
• Geçiş Grupları ve Zaman Dilimleri Oluşturma: ⏰ "Geçiş Grupları" veya "Zaman Dilimleri" menüsünden, hangi personelin hangi kapılardan, hangi gün ve saat aralıklarında geçiş yapabileceğini belirleyin.
• Kapı Ayarları: 🚪 "Kapı Ayarları" bölümünden, her bir kapının kilit bekleme süresi, alarm süresi, zorla açılma alarmı gibi parametrelerini yapılandırın.
• Raporlama ve İzleme: 📊 "Geçiş Kayıtları" veya "Raporlar" bölümünden, tüm geçiş hareketlerini gerçek zamanlı olarak izleyebilir, geçmiş kayıtları sorgulayabilir ve raporlar alabilirsiniz.
• Uzaktan Kontrol: 🔓 Yazılım arayüzünden belirli bir kapıyı uzaktan açma veya kilitleme gibi işlemleri gerçekleştirebilirsiniz.

⚠️ Önemli Uyarılar

• Güç Kaynağı: Yalnızca ürünle birlikte verilen veya önerilen 12V DC güç adaptörünü kullanın. Yanlış voltaj veya akım, cihaza kalıcı zarar verebilir.
• Çevresel Koşullar: Cihazı aşırı sıcaklık, nem, toz ve doğrudan güneş ışığından koruyun. Çalışma sıcaklığı ve nem aralığına dikkat edin.
• Elektrik Güvenliği: Kurulum ve bakım sırasında her zaman elektrik bağlantısını kesin. Yetkili ve eğitimli personel tarafından kurulum yapılmalıdır.
• Yazılım Güncellemeleri: Sistem güvenliği ve performansı için yazılımınızı düzenli olarak güncelleyin.
• Veri Yedekleme: Oluşturduğunuz tüm kullanıcı ve geçiş verilerini düzenli olarak yedekleyin.
• IP Adresi Yönetimi: Ağınızdaki diğer cihazlarla IP çakışması yaşamamak için panelin IP adresini dikkatlice yapılandırın.
• Kişisel Verilerin Korunması: Personel verilerini (parmak izi, kart bilgileri) KVKK ve GDPR gibi ilgili yasalara uygun olarak işleyin ve saklayın.
