SKYSFT TK ZKTeco C2-260

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK ZKTeco C2-260 IP Tabanlı İki Kapılı Kontrol Paneli
• Bağlantı Kabloları (Güç, TCP/IP, RS485)
• Montaj Vidaları ve Dübelleri
• Kullanım Kılavuzu (Bu belge)
• ZKBioAccess Yazılımı Kurulum CD'si veya İndirme Yönergesi

⚙️ Kurulum Adımları

1. Montaj Yeri Seçimi: Kontrol panelini suya, toza, doğrudan güneş ışığına maruz kalmayacak, yetkisiz erişime kapalı, sabit ve güvenli bir yere monte edin. Yüksek gerilim hatlarından ve güçlü elektromanyetik alanlardan uzak tutun.

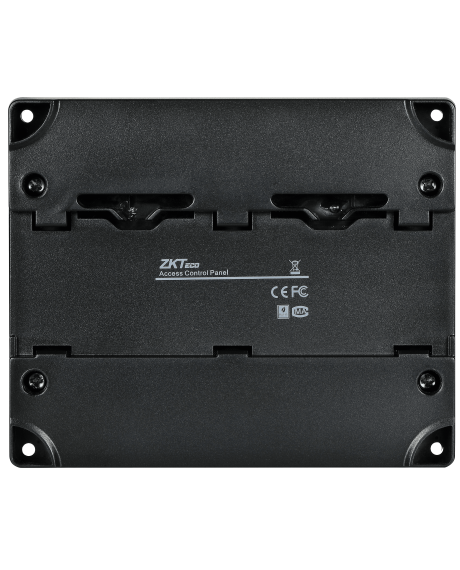

2. Fiziksel Montaj: C2-260 kontrol panelini duvara veya uygun bir yüzeye, kutu içeriğindeki vidaları ve dübelleri kullanarak sağlam bir şekilde sabitleyin. Kablo geçişleri için yeterli alan bıraktığınızdan emin olun.
3. Güç Bağlantısı: Panelin güç girişine (genellikle 12V DC) uygun voltaj ve akım değerlerine sahip güç kaynağını bağlayın. Güç kaynağının doğru polaritede bağlandığından emin olun (pozitif ve negatif). Yanlış voltaj veya polarite cihaza kalıcı zarar verebilir.
4. Ağ Bağlantısı (TCP/IP): Bir Ethernet (RJ45) kablosunu kontrol panelinin LAN portuna takın ve diğer ucunu ağ anahtarınıza (switch) veya yönlendiricinize (router) bağlayın. Bu, panelin ZKBioAccess yazılımı ile iletişim kurmasını sağlayacaktır.
5. Okuyucu ve Kilit Bağlantısı:

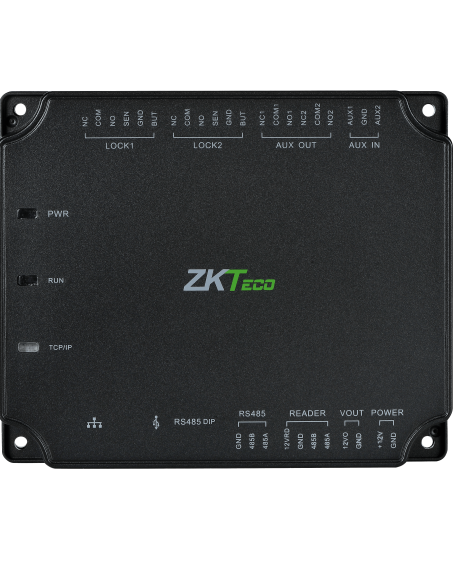

   • Her bir kapı için okuyucuyu (RFID, Parmak İzi vb.) kontrol paneli üzerindeki ilgili Wiegand veya RS485 girişlerine bağlayın. Okuyucu tipine göre doğru pin bağlantılarını kullandığınızdan emin olun (Data0, Data1, VCC, GND).
   • Elektrikli kilitleri (manyetik kilit, elektrikli strike vb.) panonun NO/NC/COM kilit çıkışlarına bağlayın. Kilidin çalışma prensibine göre (Normalde Açık/Normalde Kapalı) doğru çıkışı seçin.
   • Kapı sensörlerini (durum bilgisi için) ve çıkış butonlarını (içeriden çıkış için) ilgili girişlere bağlayın.

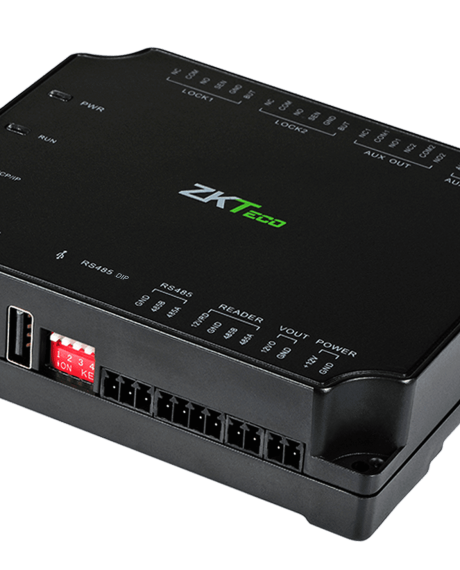

6. RS485 Genişletme (Opsiyonel): Eğer DM10, AUX485, WR485 gibi RS485 tabanlı genişletme modülleri veya okuyucular kullanılıyorsa, bunları C2-260'ın RS485 portuna uygun şekilde bağlayın. Daisy-chain bağlantı yapısına dikkat edin.
7. İlk Çalıştırma ve Test: Tüm bağlantıları dikkatlice kontrol ettikten sonra, güç kaynağını açın. Kontrol paneli üzerindeki durum LED'lerini (güç, ağ, çalışma) gözlemleyerek cihazın doğru şekilde çalıştığından emin olun.

✅ Kullanım Talimatları

• Yazılım Kurulumu: ZKBioAccess web tabanlı yazılımını bilgisayarınıza kurun veya sunucunuza erişim sağlayın. Yazılımın sistem gereksinimlerini karşıladığından emin olun.
• Cihaz Ekleme: ZKBioAccess yazılımı arayüzünden "Cihaz Yönetimi" bölümüne gidin. C2-260 kontrol panelini ağda otomatik olarak aratabilir veya IP adresini ve iletişim portunu manuel olarak girerek sisteme ekleyebilirsiniz.
• Ağ Ayarları: Yazılım üzerinden C2-260'ın IP adresini, alt ağ maskesini ve ağ geçidini kurumunuzun ağ yapısına uygun şekilde yapılandırın. Statik IP adresi kullanılması önerilir.
• Kapı ve Sensör Ayarları: Her bir kapı için erişim modunu (yalnızca kart, parmak izi + şifre vb.), kapı açılma süresini, kapı sensörü ve çıkış butonu ayarlarını yapılandırın. Anti-passback veya ilk kart açılışı gibi gelişmiş fonksiyonları etkinleştirebilirsiniz.
• Kullanıcı Yönetimi: ZKBioAccess yazılımı üzerinden personel bilgilerini (ad, soyad, departman vb.) sisteme girin. Her bir kullanıcı için parmak izi, RFID kart veya şifre bilgilerini tanımlayın ve cihaza yükleyin.
• Erişim Grupları ve Zaman Dilimleri: Kullanıcıların hangi kapılardan, haftanın hangi günlerinde ve hangi saat aralıklarında geçebileceğini belirleyen erişim grupları ve zaman dilimleri oluşturun. Bu grupları ilgili kullanıcılara atayın.
• Raporlama ve İzleme: Yazılım arayüzünden gerçek zamanlı geçiş kayıtlarını izleyebilir, geçmiş olayları sorgulayabilir ve detaylı raporlar alabilirsiniz. Yetkisiz erişim denemeleri veya kapı açık kalma uyarıları gibi olay bildirimlerini takip edin.
• Cihaz Senkronizasyonu: Yazılımda yaptığınız tüm ayarların ve kullanıcı bilgilerinin C2-260 kontrol paneline başarıyla senkronize edildiğinden emin olun.

⚠️ Önemli Uyarılar

• Güç Kaynağı: Cihazla birlikte verilen veya belirtilen özelliklere uygun sertifikalı bir güç kaynağı kullanın. Yanlış güç kaynağı cihaza onarılamaz zarar verebilir.
• Çevresel Koşullar: Cihazı aşırı sıcaklık, yüksek nem, doğrudan güneş ışığı, toz ve aşırı titreşimden koruyun. Çalışma sıcaklığı ve nem aralıklarına dikkat edin.
• Yetkisiz Erişim: Kurulum, bakım ve onarım işlemleri yalnızca yetkili ve eğitimli personel tarafından yapılmalıdır.
• Topraklama: Elektrik çarpması riskini önlemek ve cihazın kararlı çalışmasını sağlamak için cihazın ve güç kaynağının düzgün şekilde topraklanmış olduğundan emin olun.
• Yazılım Güncellemeleri: Sisteminizin en iyi performansı ve güvenliği sunması için ZKBioAccess yazılımını ve cihaz firmware'ini düzenli olarak güncelleyin.
• Veri Yedekleme: ZKBioAccess yazılımındaki tüm kullanıcı ve geçiş verilerini düzenli olarak yedekleyin. Olası bir veri kaybı durumunda geri yükleme yapabilmeniz için önemlidir.
• Kablo Yönetimi: Tüm kabloları düzgün bir şekilde düzenleyin ve sabitleyin. Keskin kenarlar veya hareketli parçalar tarafından zarar görmelerini engelleyin.
