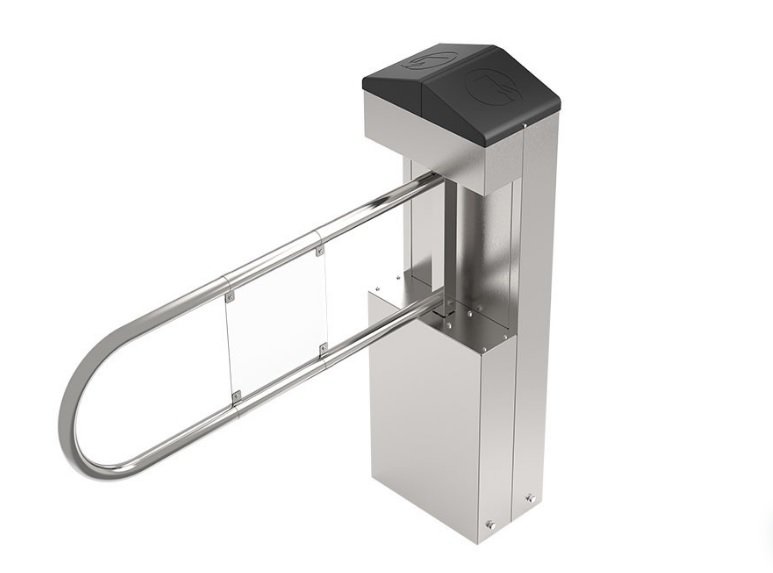

SKYSFT TK VIP 103A – Açılı Kapaklı Motorlu Engelli Turnikesi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK VIP 103A Açılı Kapaklı Motorlu Engelli Turnikesi Ana Gövdesi
• Kontrol Kartı ve Güç Kaynağı Ünitesi
• 🔌 Gerekli Bağlantı Kabloları (Güç, Sinyal)
• 🛠️ Montaj Cıvataları, Somunlar ve Dübeller
• 🔑 Bakım ve Acil Durum Anahtar Seti
• 📄 Kullanım ve Kurulum Kılavuzu (Bu belge)
• (Opsiyonel) Entegre Kart Okuyucu / Parmak İzi Okuyucu

⚙️ Kurulum Adımları

1. **1. Konum Belirleme:** Turnikenin yerleştirileceği sağlam, düz ve titreşimsiz bir zemin seçin. Engelli erişimine uygun genişlikte (genellikle 90cm ve üzeri) ve geçiş akışını engellemeyecek bir alan olduğundan emin olun.
2. **2. Temel Hazırlığı:** Turnike ana gövdesini yerleştireceğiniz zeminde montaj noktalarını işaretleyin. Gerekirse zemine uygun matkap ucu ile dübel ve cıvata yuvalarını açın.
3. **3. Turnikeyi Yerleştirme ve Sabitleme:** Turnike ana gövdesini dikkatlice belirlenen konuma yerleştirin. Sağlanan montaj cıvataları ve dübelleri kullanarak turnikeyi zemine sağlamca sabitleyin. Bir su terazisi kullanarak turnikenin tamamen düz ve dengeli olduğundan emin olun.
4. **4. Elektrik Bağlantıları:** Yetkili bir elektrikçi tarafından turnikenin güç kaynağını (genellikle 220V AC, 50/60Hz) ana elektrik hattına bağlayın. Kontrol kartı ile motor, sensörler ve diğer dahili bileşenler arasındaki bağlantıları ürünle birlikte gelen detaylı elektrik şemasına göre yapın.
5. **5. Geçiş Kontrol Entegrasyonu:** Eğer turnike mevcut bir geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu, buton vb.) ile entegre edilecekse, ilgili sinyal kablolarını kontrol kartındaki belirlenmiş girişlere bağlayın.
6. **6. Fonksiyonel Test ve Ayarlama:** Gücü açın. Turnikenin açılı kapak mekanizmasının ve motorunun sorunsuz çalıştığını gözlemleyin. Geçiş sensörlerinin (IR veya basınç) doğru tepki verdiğinden, kapakların açılıp kapandığından emin olun. Gerekirse geçiş süresi, hassasiyet ve güvenlik ayarlarını kontrol kartı üzerinden yapın.
7. **7. Son Kontroller:** Tüm kablo bağlantılarının güvenli, düzenli ve yalıtımlı olduğunu kontrol edin. Turnikenin mekanik olarak stabil olduğunu ve herhangi bir gevşek parça bulunmadığını teyit edin.

✅ Kullanım Talimatları

• **Geçiş Yetkilendirme:** Turnike, entegre geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu, uzaktan kumanda vb.) aracılığıyla yetkilendirme bekler. Yetkilendirme başarılı olduğunda, turnikenin açılı kapakları otomatik olarak açılacaktır.
• **Geçiş:** Kapaklar tamamen açıldıktan sonra, kullanıcı (engelli sandalyesi, bebek arabası veya yaya) güvenli ve rahat bir şekilde geçiş yapabilir. Lütfen kapakların kapanmasını beklemeyin ve acele etmeyin.
• **Kapanma:** Kullanıcı geçişi tamamladığında, turnikenin sensörleri geçişi algılar ve kapaklar otomatik ve kontrollü bir şekilde kapanır.
• **Acil Durum Modu:** Yangın veya diğer acil durumlarda, turnike kontrol paneli veya harici bir yangın alarmı sinyali ile otomatik olarak serbest geçiş moduna geçebilir (kapaklar açık kalır). Bu özellik, güvenlik prosedürlerinize göre yapılandırılmalıdır.
• **Manuel Geçiş (Gerekirse):** Bakım, güç kesintisi veya özel durumlarda, yetkili personel özel anahtarları kullanarak kapakları manuel olarak açabilir veya serbest geçiş moduna alabilir.

⚠️ Önemli Uyarılar

• **Profesyonel Kurulum:** Kurulum ve elektrik bağlantıları mutlaka yetkili ve deneyimli teknik personel tarafından yapılmalıdır. Yanlış kurulum ciddi arızalara veya güvenlik risklerine yol açabilir.
• **Güvenlik:** Turnikenin hareketli parçalarına (açılı kapaklar) müdahale etmeyin. Özellikle kapaklar kapanırken ellerinizi veya eşyalarınızı uzak tutun.
• **Bakım:** Cihazın uzun ömürlü ve sorunsuz çalışması için düzenli aralıklarla yetkili servis tarafından kontrol ve bakımı yapılmalıdır.
• **Güç Kaynağı:** Turnikeyi belirtilen voltaj ve frekans değerleri dışında bir güç kaynağına bağlamayın. Voltaj dalgalanmalarına karşı koruyucu önlemler alın.
• **Temizlik:** Cihazın dış yüzeyini nemli, yumuşak bir bezle temizleyin. Aşındırıcı kimyasallar, solventler veya tazyikli su kullanmayın.
• **Çocuklar:** Çocukların turnike ile oynamasına veya yetkisiz kullanmasına izin vermeyin. Güvenli bir ortam sağlayın.
• **Arıza Durumunda:** Herhangi bir arıza durumunda, cihaza kendiniz müdahale etmeyin. Gücü kesin ve derhal yetkili servis ile iletişime geçin.
