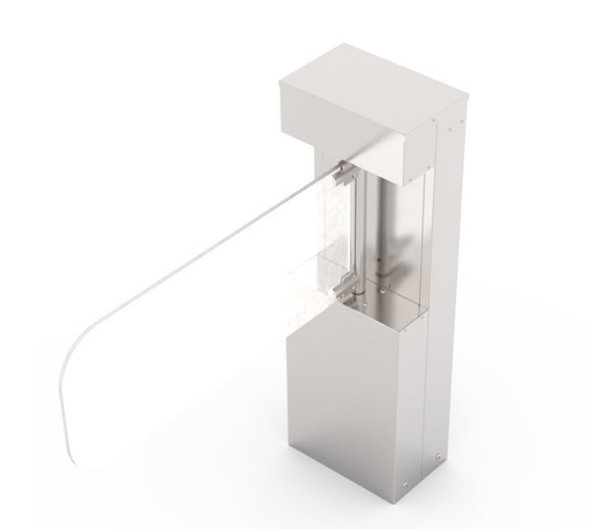

SKYSFT TK VIP 102 – Plexi Kanatlı Motorlu Engelli Turnikesi

🔧 Kurulum ve Kullanım Kılavuzu

SKYSFT TK VIP 102 - Plexi Kanatlı Motorlu Engelli Turnikesi ürününüzü güvenle kurmak ve verimli bir şekilde kullanmak için lütfen aşağıdaki talimatları dikkatlice okuyunuz.

📦 Kutu İçeriği

• SKYSFT TK VIP 102 Ana Turnike Gövdesi
• Pleksi Kanatlar (Sağ ve Sol)
• Montaj Civataları, Somunlar ve Dübeller
• Güç Adaptörü ve Bağlantı Kablosu
• Kontrol Kartı (Gövde İçerisinde Entegre)
• Kullanım ve Kurulum Kılavuzu (Bu belge)
• Garanti Belgesi
• Gerekli Bağlantı Terminalleri ve Konnektörler

⚙️ Kurulum Adımları

1. Konum Belirleme ve Alan Hazırlığı:
   • Turnikeyi kuracağınız alanı belirleyin. Engelli geçişine uygun, yeterli genişlikte (genellikle min. 90 cm geçiş genişliği) ve düz bir zemin olduğundan emin olun.
   • Turnikenin ağırlığını taşıyabilecek sağlam bir zemin (beton, karo vb.) tercih edin.
   • Elektrik bağlantısı için yakın bir priz veya güç kaynağı noktası olduğundan emin olun.
2. Zemine Sabitleme:
   • Turnike gövdesini belirlenen konuma yerleştirin.
   • Gövde altındaki montaj deliklerini işaretleyin.
   • İşaretlenen yerlere uygun matkap ucu ile delikler açın.
   • Turnikeyi kutu içeriğindeki dübel ve civataları kullanarak zemine sağlam bir şekilde sabitleyin. Cıvataların tam olarak sıkıldığından ve turnikenin sallanmadığından emin olun.
3. 🔌 Elektrik Bağlantısı:
   • Güç adaptörünü turnikenin arkasındaki veya altındaki güç girişine bağlayın.
   • Adaptörün diğer ucunu uygun bir elektrik prizine takın.
   • Turnikenin kontrol kartı üzerinde gerekli güç lambalarının yandığını kontrol edin.
4. Kontrol Sistemi Entegrasyonu (Opsiyonel):
   • Eğer turnikeyi bir geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu vb.) ile kullanacaksanız, ilgili sistemin kablolamasını turnikenin kontrol kartındaki "Giriş" ve "Çıkış" tetikleme terminallerine bağlayın.
   • Kablolama şeması için kontrol kartı üzerindeki etiketleri veya ayrıntılı teknik dokümanı inceleyin.
5. Pleksi Kanat Montajı:
   • Pleksi kanatları, turnike gövdesindeki ilgili yuvalara dikkatlice yerleştirin.
   • Kanatların doğru yönde ve serbestçe hareket edebildiğinden emin olun. Genellikle kanatların alt ve üst kısımlarında kılavuz raylar bulunur.
   • Gerekirse, kanatların sabitlenmesi için vida veya pimleri takın (modele göre değişir).
6. ✅ Fonksiyon Testi:
   • Tüm bağlantılar yapıldıktan sonra turnikeye güç verin.
   • Turnikenin varsayılan modda (genellikle kapalı) olduğunu kontrol edin.
   • Geçiş kontrol sisteminizden veya manuel test butonu ile bir geçiş tetiklemesi yaparak kanatların açılıp kapanma hareketini gözlemleyin.
   • Kanatların düzgün, takılmadan ve sessizce çalıştığından emin olun.
7. Ayarlar ve Kalibrasyon (Gerekliyse):
   • Bazı modellerde geçiş hızı, otomatik kapanma süresi gibi ayarlar yapılabilir. Bu ayarlar için kontrol kartı üzerindeki dip switch'leri veya yazılım arayüzünü kullanmanız gerekebilir.
   • Kılavuzdaki "Ayarlar" bölümünü inceleyerek gerekli düzenlemeleri yapın.

🚶‍♀️ Kullanım Talimatları

• Güç Açma/Kapatma: Turnikeyi açmak için güç adaptörünü prize takın. Kapatmak için prizden çekin veya ana şalteri kullanın (varsa).
• Geçiş Yapma:
  • Geçiş izni verildiğinde (kart okutma, buton basma vb. ile), pleksi kanatlar otomatik olarak açılacaktır.
  • Kanatlar tamamen açıldıktan sonra güvenli bir şekilde geçiş yapın.
  • Geçiş tamamlandığında kanatlar otomatik olarak kapanacaktır.
• Engelli Geçiş Modu:
  • Turnike, engelli kullanıcılar için geniş geçiş alanı sunar.
  • Engelli geçişini tetiklemek için genellikle özel bir buton veya kontrol sistemi entegrasyonu kullanılır.
  • Geçiş genişliği engelli arabaları ve tekerlekli sandalyeler için yeterlidir.
• Acil Durum Modu:
  • Acil durumlarda (yangın, elektrik kesintisi vb.), turnike kanatları otomatik olarak açık konumda kalacak veya serbest geçişe izin verecek şekilde tasarlanmıştır.
  • Bu özellik, hızlı tahliyeyi sağlamak içindir.
• Temizlik ve Bakım:
  • Turnike yüzeylerini (özellikle pleksi kanatları) yumuşak, nemli bir bezle silerek temizleyin. Sert kimyasallar veya aşındırıcı temizleyiciler kullanmayın.
  • Hareketli parçaların (motor, menteşeler) düzenli olarak kontrol edilmesi ve gerekirse yetkili servis tarafından yağlanması ömrünü uzatır.
  • Elektrik bağlantılarını ve kabloları periyodik olarak kontrol edin, gevşek veya hasarlı bağlantı varsa yetkili servise başvurun.

⚠️ Önemli Uyarılar

• Yetkili Servis: Kurulum ve bakım işlemleri yetkili ve eğitimli personel tarafından yapılmalıdır. Hatalı kurulum veya müdahale garanti kapsamı dışında kalabilir ve cihaza zarar verebilir.
• Elektrik Güvenliği: Elektrik bağlantıları yapılırken tüm güvenlik önlemlerine uyulmalıdır. Cihazın topraklaması doğru yapıldığından emin olun.
• Fiziksel Hasar: Turnikeye darbe uygulamaktan veya üzerine ağır cisimler koymaktan kaçının. Bu durum cihaza kalıcı zarar verebilir.
• Çevre Koşulları: Turnikeyi aşırı sıcaklık, nem, doğrudan güneş ışığı veya yoğun toz bulunan ortamlardan uzak tutun (aksi belirtilmedikçe).
• Çocuklar ve Evcil Hayvanlar: Çalışır durumdaki turnikeye çocukların veya evcil hayvanların yaklaşmasına izin vermeyin. Hareketli parçalar sıkışma riski oluşturabilir.
• Yedek Parça: Onarım veya parça değişimi gerektiğinde sadece orijinal yedek parçalar kullanılmalıdır.

Ürününüzle ilgili her türlü soru, destek veya servis talebiniz için bizimle iletişime geçmekten çekinmeyin.
