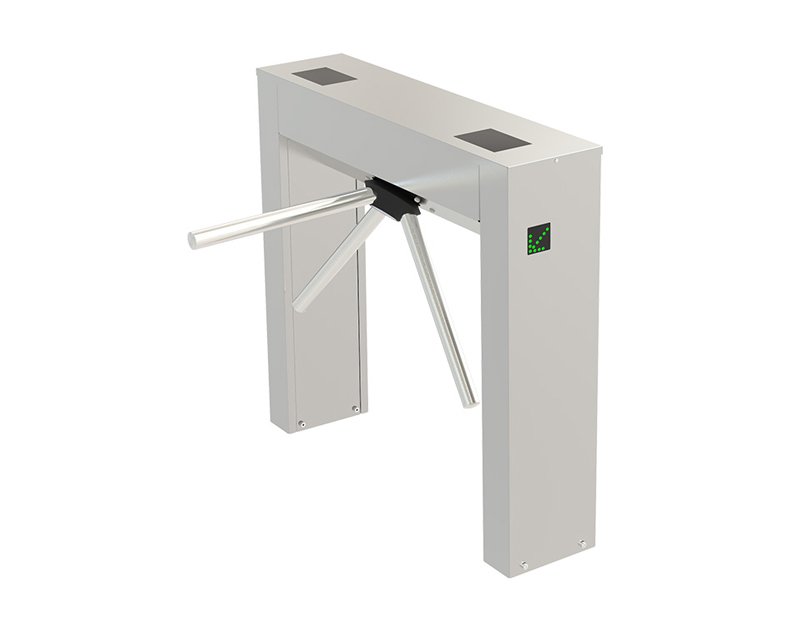

SKYSFT TK TP201 Tripod Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK TP201 Tripod Turnike Ana Gövdesi (304 Kalite Paslanmaz Çelik)
• Tripod Kolları (3 adet)
• Montaj Cıvataları ve Dübeller Seti
• Güç Adaptörü ve Bağlantı Kablosu
• Kontrol Kartı (Ana gövde içine entegre)
• Kart Okuyucu için Pleksi Koruyucu Kapak (Turnike üzerinde takılı veya ayrı)
• Kurulum ve Bakım İçin Gerekli Anahtarlar (örn. Allen anahtarı)
• Kullanım Kılavuzu (Bu belge)

⚙️ Kurulum Adımları

Kuruluma başlamadan önce, tüm parçaların eksiksiz olduğundan ve turnikenin yerleştirileceği zeminin düz, sağlam ve yeterli alan sunduğundan emin olun.

1. Yer Seçimi ve Hazırlığı:
   • Turnikenin yerleştirileceği alanı belirleyin. Zemin düz, sağlam ve titreşimsiz olmalıdır.
   • Turnikenin her iki yanında ve üzerinde serbestçe hareket edebilmesi için yeterli boşluk bırakın (kolların dönme çapı dahil).
   • Elektrik bağlantısı için uygun bir güç prizinin yakın olduğundan emin olun.
2. Zemin Montajı:
   • Turnike ana gövdesini belirlenen yere konumlandırın.
   • Gövdenin alt kısmındaki montaj deliklerini işaretleyin.
   • İşaretlenen yerlerden uygun matkap ucu ile delikler açın (duvar ve zemin tipine uygun uç kullanın).
   • Dübelleri açılan deliklere yerleştirin ve turnikeyi montaj cıvataları ile zemine sıkıca sabitleyin. ✅
3. Tripod Kollarının Takılması:
   • Turnike gövdesinin üst kısmındaki kol yuvalarına tripod kollarını yerleştirin.
   • Kolların doğru yönde ve serbestçe dönebildiğinden emin olun.
   • Kolları sabitleme mekanizması (genellikle vidalı veya yaylı sistem) ile yerine oturtun. Gerekirse verilen anahtarları kullanın.
4. Elektrik Bağlantısı:
   • Güç adaptörünü turnikenin arkasındaki veya altındaki güç girişine takın.
   • Adaptörün diğer ucunu topraklı bir elektrik prizine bağlayın. 🔌
   • Bağlantının güvenli ve sağlam olduğundan emin olun.
5. Geçiş Kontrol Sistemi Entegrasyonu (Kart Okuyucu vb.):
   • Eğer harici bir kart okuyucu veya biyometrik okuyucu kullanılacaksa, turnike üzerindeki pleksi koruyucu alana uygun şekilde monte edin.
   • Okuyucunun sinyal kablolarını turnike içindeki kontrol kartına (genellikle "Access Control" veya "Reader" etiketli terminaller) bağlayın.
   • Bağlantı şeması için kontrol kartının özel kılavuzuna başvurun.
6. Fonksiyon Testi:
   • Gücü açın ve turnikenin başlangıç kalibrasyonunu yapmasını bekleyin.
   • Geçiş kontrol sisteminizden bir kart okutarak veya manuel olarak geçişi tetikleyin.
   • Kolların serbestçe dönüp dönmediğini ve geçiş sonrası kilitlendiğini kontrol edin.
   • Gerekirse kontrol kartı üzerinden geçiş süresi, yön gibi ayarları yapın.

✅ Kullanım Talimatları

• Güç Açma/Kapama: Turnikeyi çalıştırmak için güç kablosunu prize takın. Kapatmak için fişi çekin veya ana şalteri kapatın (eğer varsa).
• Geçiş Yapma:
  • Geçiş kontrol sisteminiz (kart okuyucu, parmak izi okuyucu vb.) aracılığıyla yetkilendirme sağlayın.
  • Yetkilendirme onaylandığında, turnike kolu serbest kalacaktır.
  • Kolun dönme yönünde hafifçe iterek geçişi tamamlayın. Geçiş sonrası kol otomatik olarak kilitlenecektir.
• Acil Durum Modu (Drop Arm Özelliği):
  • Yangın, deprem gibi acil durumlarda veya elektrik kesintisinde turnikenin kolları otomatik olarak aşağı düşerek serbest geçiş imkanı sağlar. Bu özellik güvenli tahliye için tasarlanmıştır.
  • Normal duruma dönüldüğünde, kollar manuel olarak veya sistem tarafından yukarı kaldırılarak tekrar devreye alınabilir.
• Bakım ve Temizlik:
  • Turnike yüzeyini düzenli olarak yumuşak, nemli bir bezle silerek temizleyin. Aşındırıcı kimyasallar kullanmayın.
  • Hareketli parçaların (kolların dönme mekanizması) periyodik olarak kontrol edilmesi ve gerekirse yağlanması tavsiye edilir.

⚠️ Önemli Uyarılar

• Elektrik Güvenliği: Kurulum ve bakım sırasında elektrik bağlantılarının kesik olduğundan emin olun. Yetkili personel dışında elektrik bağlantılarına müdahale etmeyin.
• Yetkisiz Müdahale: Turnike mekanizmasına yetkisiz kişilerin müdahale etmesine izin vermeyin. Bu, cihazın arızalanmasına veya güvenlik açıklarına yol açabilir.
• Çevre Koşulları: Turnikeyi aşırı sıcaklık, nem, doğrudan güneş ışığı veya yağmura maruz bırakmaktan kaçının (IP derecesine uygunluk kontrol edilmelidir).
• Çocuklar ve Evcil Hayvanlar: Çocukların ve evcil hayvanların turnike ile oynamasına veya sıkışma riski oluşturacak şekilde yaklaşmasına izin vermeyin.
• Düzenli Kontroller: Cihazın sorunsuz çalışmasını sağlamak için periyodik olarak görsel kontroller ve fonksiyon testleri yapılması önerilir.
• Orijinal Yedek Parça: Onarım veya parça değişimi gerektiğinde sadece SKYSFT tarafından onaylanmış orijinal yedek parçaları kullanın.
