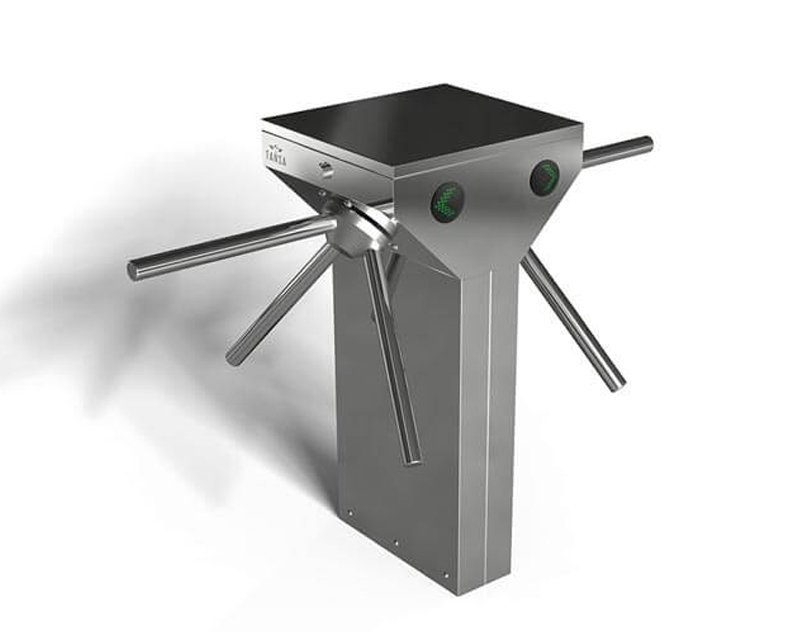

SKYSFT TK TANSA LTT 313D ED Çift Yönlü Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

SKYSFT TK TANSA LTT 313D ED Çift Yönlü Turnike Sisteminiz, güvenli ve verimli geçiş kontrolü sağlamak üzere tasarlanmıştır. Bu kılavuz, ürününüzü doğru bir şekilde kurmanıza ve kullanmanıza yardımcı olacaktır.

📦 Kutu İçeriği

• SKYSFT TK TANSA LTT 313D ED Turnike Ana Gövdesi
• Kontrol Kartı ve Güç Kaynağı Ünitesi
• Montaj Cıvataları, Somunları ve Dübeller
• Güç ve Data Kabloları
• Mekanik Geçiş Anahtarı (Acil durumlar için)
• Opsiyonel Entegre Modüller (Parmak izi okuyucu, Kart okuyucu, Yüz tanıma modülü)
• Garanti Belgesi ve Bu Kılavuz

⚙️ Kurulum Adımları

⚠️ Dikkat: Kurulum, yetkili ve eğitimli teknik personel tarafından yapılmalıdır. Elektrik bağlantıları öncesinde ana güç kaynağının kapalı olduğundan emin olun.

1. Yer Seçimi ve Hazırlığı:
   • Turnikenin kurulacağı zeminin düz, sağlam ve yeterli taşıma kapasitesine sahip olduğundan emin olun.
   • Turnikenin etrafında rahat geçiş ve bakım için yeterli alan bırakın.
   • Gerekli elektrik tesisatının (220V AC) ve data kablolama altyapısının hazır olduğundan emin olun.
2. Turnike Gövdesinin Sabitlenmesi:
   • Turnike ana gövdesini belirlenen konuma yerleştirin.
   • Montaj deliklerini işaretleyin ve uygun matkap ucu ile zemini delin.
   • Dübelleri deliklere yerleştirin ve turnikeyi verilen cıvata ve somunlarla zemine sağlam bir şekilde sabitleyin.
   • Sabitleme sonrası turnikenin sallanmadığından emin olun.
3. Elektrik Bağlantıları:
   • Güç kaynağını turnike içindeki ayrılmış bölüme monte edin.
   • 220V AC şebeke elektriğini güç kaynağının girişine doğru polariteye dikkat ederek bağlayın.
   • Güç kaynağının çıkışını (genellikle 12V/24V DC) kontrol kartına bağlayın.
   • Topraklama hattının doğru bir şekilde bağlandığından emin olun.
4. Kontrol Kartı ve Entegre Sistem Bağlantıları:
   • Kontrol kartını turnike içindeki yerine sabitleyin.
   • Turnike motoru ve sensör kablolarını kontrol kartının ilgili portlarına bağlayın.
   • Eğer sisteminizde parmak izi, kart okuyucu veya yüz tanıma modülleri varsa, bu modüllerin data ve güç kablolarını kontrol kartına bağlayın.
   • Geçiş kontrol yazılımı ile entegrasyon için gerekli ağ (Ethernet) veya seri (RS485) kablolarını kontrol kartına bağlayın.
5. Yazılım Kurulumu ve Yapılandırması:
   • Geçiş kontrol yazılımını bilgisayarınıza kurun.
   • Yazılım üzerinden turnike sistemini tanımlayın ve gerekli IP veya seri port ayarlarını yapın.
   • Kullanıcıları sisteme tanımlayın (parmak izi, kart bilgileri veya yüz verileri ile).
   • Geçiş yetkilendirmelerini ve zaman dilimlerini yapılandırın.
6. Sistem Testi:
   • Tüm bağlantıları kontrol ettikten sonra ana güç kaynağını açın.
   • Sistemi yetkilendirilmiş bir kullanıcı ile test edin (kart okutma, parmak izi veya yüz tanıma).
   • Turnike kollarının sorunsuz bir şekilde dönüp kilitlendiğini gözlemleyin.
   • Acil durum mekanizmasını (yangın alarmı entegrasyonu veya mekanik anahtar) test edin.

✅ Kullanım Talimatları

• Güç Açma/Kapama:
  • Sisteminizi çalıştırmak için ana güç şalterini "AÇIK" konumuna getirin.
  • Kapatmak için ana güç şalterini "KAPALI" konumuna getirin.
• Geçiş Yapma:
  • Yetkilendirilmiş kartınızı okuyucuya yaklaştırın, parmağınızı parmak izi okuyucuya yerleştirin veya yüzünüzü yüz tanıma sensörüne gösterin.
  • Sistem yetkilendirmenizi onayladığında, turnike kolu serbest kalacaktır.
  • Kolun itilmesiyle geçişinizi tamamlayın. Geçiş sonrası kol otomatik olarak kilitlenecektir.
• Acil Durum ve Mekanik Geçiş:
  • Yangın veya diğer acil durumlarda, turnike sistemi otomatik olarak serbest geçiş moduna geçebilir (entegrasyon varsa).
  • Elektrik kesintisi veya sistem arızası durumunda, verilen mekanik anahtar ile turnike kilitlerini manuel olarak açabilir ve serbest geçiş sağlayabilirsiniz. Anahtarı her zaman güvenli bir yerde saklayın.
• Bakım:
  • Turnike yüzeyini düzenli olarak nemli bir bezle temizleyin. Aşındırıcı kimyasallar kullanmaktan kaçının.
  • Hareketli parçaları ve sensörleri tozdan arındırın.
  • Periyodik olarak tüm bağlantıların sağlamlığını ve kabloların durumunu kontrol edin.
  • Herhangi bir arıza veya anormal ses durumunda derhal yetkili servise başvurun.

⚠️ Önemli Uyarılar

• Turnike sistemine yetkisiz müdahalede bulunmayın.
• Sistem üzerinde aşırı güç kullanmaktan kaçının.
• Sıvı teması ve doğrudan su püskürtmesinden kaçının.
• Çocukların turnike sistemi ile oynamasına izin vermeyin.
• Herhangi bir arıza durumunda, derhal güç bağlantısını kesin ve yetkili teknik servis ile iletişime geçin.
• Bu kılavuzdaki talimatlara uyulmaması, ürünün garanti kapsamından çıkmasına neden olabilir.
