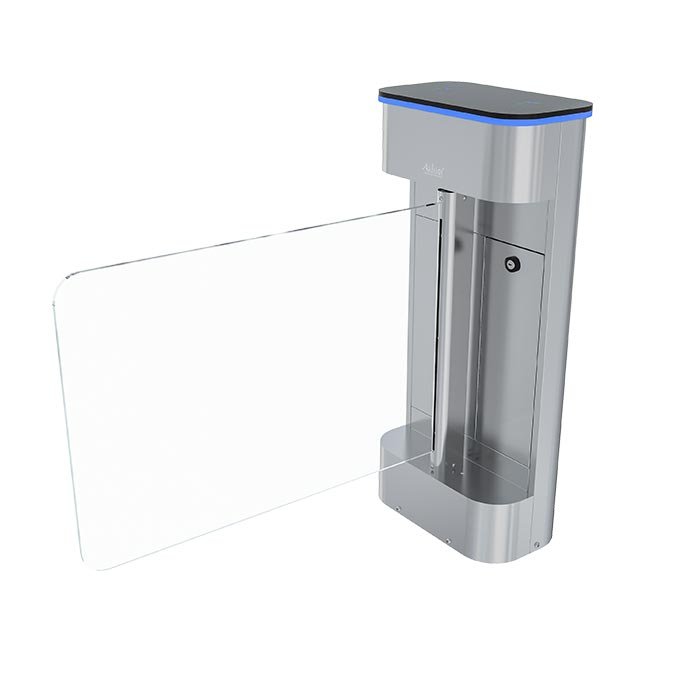

SKYSFT TK SWG – 30 Vip – Engelli Geçiş Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK SWG - 30 Vip Engelli Geçiş Turnike Ana Gövdesi
• 90 cm Engelli Geçiş Uyumlu Turnike Kolu
• Montaj Cıvataları ve Dübelleri
• Güç Adaptörü (220V AC / 24V DC)
• Kontrol Ünitesi Bağlantı Kabloları
• Kullanım ve Montaj Kılavuzu (Bu Doküman)
• Garanti Belgesi

⚙️ Kurulum Adımları

1. Konum Seçimi: Turnike sistemini, düz, sağlam ve titreşimsiz bir zemin üzerine kurun. Engelli geçiş standartlarına uygun (min. 90 cm genişlikte) bir alan bırakıldığından emin olun.
2. Zemin Hazırlığı ve İşaretleme: Turnike gövdesinin tabanını zemine yerleştirin ve montaj deliklerinin konumlarını işaretleyin. İşaretlenen yerlere uygun çapta matkap ucu kullanarak delikler açın.
3. Ana Gövde Montajı: Açılan deliklere dübelleri yerleştirin. Turnike ana gövdesini zemine sabitleme cıvataları ile sıkıca monte edin. Gövdenin tamamen sabit ve sallanmadığından emin olun.
4. Turnike Kolu Montajı: 90 cm uzunluğundaki turnike kolunu ana gövdedeki ilgili yuvaya dikkatlice takın. Kolun doğru yönde ve serbestçe hareket ettiğinden emin olduktan sonra sabitleme elemanları ile sıkıca monte edin.
5. Elektrik Bağlantısı: Güç adaptörünü (24V DC) turnike ana gövdesindeki güç girişine bağlayın. Kontrol ünitesi (kart okuyucu, parmak izi okuyucu vb.) bağlantılarını kılavuzda belirtilen şemaya göre yapın. Tüm bağlantıların doğru ve güvenli olduğundan emin olun. ⚠️ Bu adım yetkili bir elektrikçi tarafından yapılmalıdır.
6. Sistem Testi: Turnike sistemine güç verin. Entegre ettiğiniz geçiş kontrol sistemi (kart okuyucu vb.) ile veya manuel tetikleme ile turnikenin doğru çalışıp çalışmadığını test edin. Kolun serbestçe dönerek geçişe izin verdiğini ve geri kilitlendiğini kontrol edin.
7. Kablo Düzenlemesi: Tüm elektrik ve kontrol kablolarını düzenli bir şekilde toplayın ve koruyucu kanallar kullanarak gizleyin. Bu, hem estetik bir görünüm sağlar hem de kabloların zarar görmesini engeller.
8. Son Kontroller: Tüm montaj cıvatalarının sıkı olduğunu, turnike kolunun sorunsuz çalıştığını ve tüm bağlantıların güvenli olduğunu son bir kez kontrol edin.

✅ Kullanım Talimatları

• Genel Kullanım: Turnike sistemi, entegre edildiği geçiş kontrol cihazı (kart okuyucu, parmak izi okuyucu vb.) tarafından onay verilen kişilerin geçişine izin verir.
• Geçiş Yönü: Cihaz tek yönlü motorlu bir turnikedir. Belirlenen geçiş yönünde onay verildiğinde kol serbest bırakılır ve geçiş tamamlandıktan sonra otomatik olarak kilitlenir.
• Engelli Geçişi: 90 cm kol uzunluğu sayesinde, engelli bireylerin tekerlekli sandalye veya diğer yardımcı ekipmanlarla kolay ve rahat bir şekilde geçiş yapabilmesi sağlanmıştır. Geçiş onayı verildiğinde kolun serbestçe hareket etmesini bekleyin.
• Acil Durum / Elektrik Kesintisi: Elektrik kesintisi durumunda veya acil durumlarda (yangın, deprem vb.) turnike kolu otomatik olarak serbest geçiş moduna geçer. Bu, hızlı tahliyeyi sağlamak için tasarlanmıştır.
• Temizlik ve Bakım: Cihazın dış yüzeyini yumuşak, nemli bir bezle düzenli olarak temizleyin. Aşındırıcı veya kimyasal temizleyiciler kullanmaktan kaçının. Hareketli parçaların periyodik olarak kontrol edilmesi ve gerekirse yağlanması, sistemin ömrünü uzatacaktır.

⚠️ Önemli Uyarılar

• Elektrik bağlantıları ve kurulum işlemleri mutlaka yetkili ve eğitimli personel tarafından yapılmalıdır.
• Cihazı darbelere, aşırı neme ve direkt güneş ışığına maruz bırakmaktan kaçının.
• Yetkisiz kişilerin cihaza müdahale etmesine izin vermeyin. Yetkisiz müdahale garantiyi geçersiz kılabilir.
• Cihazın performansını etkileyebilecek sıcaklık değişimleri ve çevresel faktörlere dikkat edin.
• Herhangi bir arıza veya anormal çalışma durumunda cihazı kapatın ve teknik destek ekibimizle iletişime geçin.
