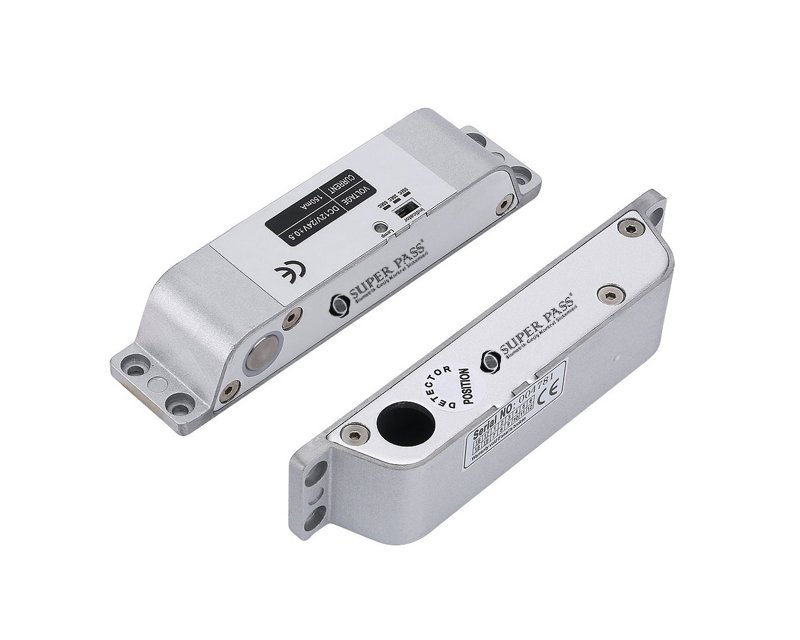

SKYSFT TK SP6040 Sıva Üstü Pimli Kilit

🔧 Kurulum ve Kullanım Kılavuzu

SKYSFT TK SP6040 Sıva Üstü Pimli Kilit ürününüzü güvenle kurmak ve kullanmak için lütfen aşağıdaki talimatları dikkatlice okuyunuz.

📦 Kutu İçeriği

• SKYSFT TK SP6040 Pimli Kilit Gövdesi
• Kilit Karşılığı (Sabit Plaka)
• Montaj Vidaları ve Dübeller
• Bağlantı Kablo Seti
• Kullanım Kılavuzu (Bu belge)
• Montaj Şablonu (Bazı modellerde)

⚙️ Kurulum Adımları

Kuruluma başlamadan önce tüm gerekli aletlerin (matkap, tornavida, metre, kalem vb.) hazır olduğundan emin olun ve elektrik bağlantılarını kesiniz.

1. Konum Belirleme: 🚪 Kapı kasası ve kapı kanadının birleşim yerinde, kilit gövdesi ve karşılığın düzgün bir şekilde hizalanabileceği uygun bir yer belirleyin. Kilit gövdesinin kapı kasasına, karşılığın ise kapı kanadına monte edileceğini unutmayın.
2. Kilit Gövdesini Yerleştirme: Kilit gövdesini kapı kasası üzerinde, pimin kapı kapandığında karşılığa tam oturacağı şekilde konumlandırın. Montaj deliklerini bir kalemle işaretleyin.
3. Delik Açma: İşaretlediğiniz yerlere uygun matkap ucu ile pilot delikler açın. Gerekirse dübelleri yerleştirin.
4. Kilit Gövdesini Monte Etme: Kilit gövdesini vidalarla kapı kasasına sıkıca sabitleyin.
5. Kilit Karşılığını Yerleştirme: 🚪 Kapıyı kapatın ve kilit pimi ile karşılığın tam olarak hizalandığından emin olun. Kilit pimi, karşılığın deliğine rahatça girip çıkmalıdır. Karşılığın montaj deliklerini kapı kanadı üzerinde işaretleyin.
6. Karşılık İçin Delik Açma ve Montaj: İşaretlediğiniz yerlere pilot delikler açın ve karşılığı vidalarla kapı kanadına sıkıca sabitleyin.
7. Kablolama: 🔌 Kilit gövdesinden çıkan kabloları, erişim kontrol paneline (kart okuyucu, şifre paneli vb.) veya güç kaynağına (DC 12V) kılavuzdaki bağlantı şemasına uygun olarak bağlayın. Yanlış bağlantı cihaza zarar verebilir.
8. Fonksiyon Testi: Elektrik bağlantılarını yaptıktan sonra sistemi açın ve kilidin doğru çalışıp çalışmadığını test edin. Pim serbest bırakıldığında geri çekilmeli, güç kesildiğinde uzamalıdır (fail-safe ise) veya tam tersi (fail-secure ise).
9. Son Kontroller: Tüm vidaların sıkı olduğundan ve kabloların güvenli bir şekilde yerleştirildiğinden emin olun. Kapının açılıp kapanmasında herhangi bir sürtünme veya takılma olmamalıdır.

✅ Kullanım Talimatları

• Güç Bağlantısı: Kilit, harici bir DC 12V güç kaynağı veya erişim kontrol paneli ile beslenir. Güç verildiğinde kilit aktif hale gelir.
• Erişim Kontrolü: Kilit, bir kart okuyucu, parmak izi okuyucu, şifre paneli veya buton gibi bir erişim kontrol sistemi ile entegre çalışır. Yetkili bir sinyal alındığında kilit pimi geri çekilerek kapının açılmasına izin verir.
• Kapının Kapanması: Kapı kapatıldığında, kilit pimi otomatik olarak uzayarak kapının kilitlenmesini sağlar.
• LED Göstergesi: Kilidin durumunu gösteren bir LED ışık bulunabilir (örneğin, kilitli/kilitli değil).

⚠️ Önemli Uyarılar

• Kurulumun deneyimli bir teknisyen tarafından yapılması tavsiye edilir.
• Cihazı yalnızca belirtilen güç kaynağı (DC 12V) ile kullanın. Yanlış voltaj cihaza kalıcı zarar verebilir.
• Ürünü suya, neme ve doğrudan güneş ışığına maruz bırakmayın.
• Cihazın içini açmaya veya üzerinde yetkisiz değişiklikler yapmaya çalışmayın. Bu durum garantiyi geçersiz kılar.
• Herhangi bir arıza durumunda veya anormal bir çalışma gözlemlediğinizde derhal elektrik bağlantısını kesin ve yetkili servisle iletişime geçin.
• Periyodik olarak montaj vidalarının sıkılığını ve kablo bağlantılarını kontrol edin.

Herhangi bir sorunuz veya desteğe ihtiyacınız olması durumunda lütfen bizimle iletişime geçmekten çekinmeyin.
