SKYSFT TK SP160 Kartlı Kapı Açma Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

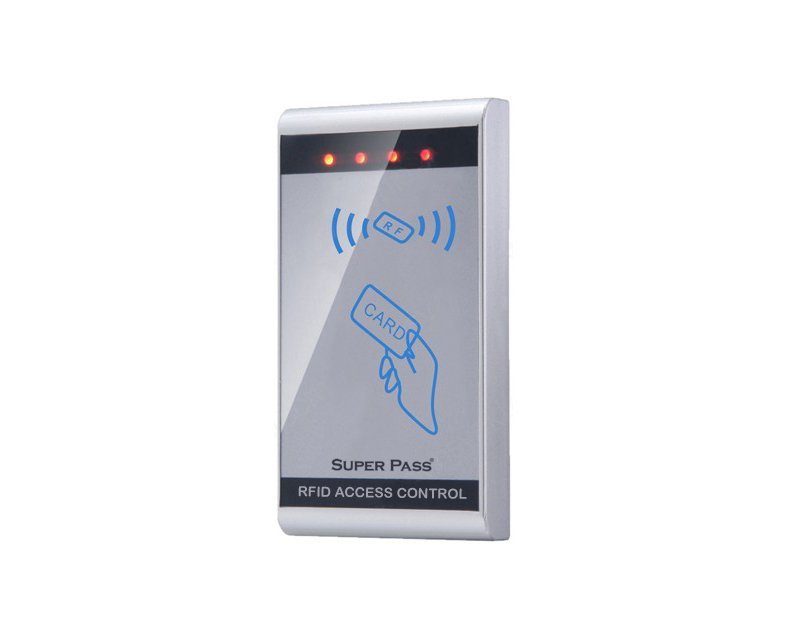

• SKYSFT TK SP160 Kartlı Kapı Açma Terminali (Ana Ünite)
• Montaj Vidaları ve Dübelleri
• Bağlantı Kablo Seti (Güç, Kilit, Buton, Wiegand)
• Yönetim Kartı (Master Ekleme/Silme Kartı - Opsiyonel)
• Kullanım Kılavuzu (Bu Belge)

⚙️ Kurulum Adımları

1. Yer Seçimi ve Hazırlık:

   • Terminali monte edeceğiniz duvar veya turnike yüzeyini belirleyin. Yüzeyin düz ve stabil olduğundan emin olun.
   • Cihazın su ve direkt güneş ışığından uzak, iç mekanlarda kullanılmaya uygun bir alana monte edildiğinden emin olun.
   • Gerekli güç kaynağının (DC 12V) cihaza yakın olduğundan emin olun.

2. Montaj:

   • Cihazın arka kapağını veya montaj plakasını çıkarın.
   • Montaj plakasını veya cihazı şablon olarak kullanarak duvarda veya turnikede vidalama noktalarını işaretleyin.
   • İşaretli yerlere matkapla delikler açın ve dübelleri yerleştirin.
   • Cihazı veya montaj plakasını vidalar yardımıyla yüzeye sabitleyin.

3. Kablolama:

   • Güç Bağlantısı (DC 12V): Cihazın "PWR" veya "DC 12V" girişine uygun güç adaptörünü bağlayın. (+) ve (-) kutuplarına dikkat edin. 🔌
   • Kilit Bağlantısı:
     • Manyetik kilit, elektrikli kilit veya sürgü kilit gibi kilit sisteminizin bağlantı şemasına göre "NO" (Normalde Açık) veya "NC" (Normalde Kapalı) ve "COM" (Ortak) terminallerini bağlayın.
     • Çoğu manyetik kilit "NC" bağlantısı gerektirirken, bazı elektrikli kilitler "NO" bağlantısı gerektirebilir. Kilit tipinize göre doğru bağlantıyı yapın.
   • Çıkış Butonu (Exit Button) Bağlantısı: İçeriden kapıyı açmak için kullanılacak çıkış butonunu "PUSH" veya "EXIT" ve "GND" (Toprak) terminallerine bağlayın.
   • Kapı Sensörü (Door Sensor) Bağlantısı (Opsiyonel): Kapının açık/kapalı durumunu izlemek için kapı sensörünü "DOOR" ve "GND" terminallerine bağlayın (eğer cihaz destekliyorsa).
   • Wiegand 26 Çıkışı: Cihazı harici bir geçiş kontrol paneline okuyucu olarak bağlamak için "Wiegand DATA0", "Wiegand DATA1" ve "GND" terminallerini kontrol panelinin Wiegand girişlerine bağlayın.

4. Test ve Sonlandırma:

   • Tüm kablo bağlantılarının doğru ve sağlam olduğundan emin olun.
   • Cihaza güç verin. Cihazın açılış sesini veya ışık göstergesini kontrol edin.
   • Gerekliyse, cihazın ön kapağını veya ana üniteyi yerine takın ve sabitleyin.

✅ Kullanım Talimatları

• Kart Tanımlama (Ekleme):

  • Cihaza güç verildikten sonra, eğer yönetim kartı kullanılıyorsa, "Master Ekleme Kartını" terminale okutun. Terminal bir onay sesi verecektir.
  • Ardından, sisteme eklemek istediğiniz kullanıcı kartlarını tek tek terminale okutun. Her kart okutulduğunda onay sesi duyacaksınız.
  • Tüm kartları ekledikten sonra, işlemi tamamlamak için "Master Ekleme Kartını" tekrar okutun.
  • Alternatif olarak, SKYSFT yönetim yazılımı (eğer entegre ise) üzerinden kart ID'lerini cihaza yükleyebilirsiniz.

• Kapı Açma:

  • Tanımlanmış bir kullanıcı kartını terminalin okuyucu alanına yaklaştırın.
  • Kart okunduğunda terminal onay sesi verecek ve bağlı kapı kilidi kısa bir süre için açılacaktır.
  • İçeriden çıkış yapmak için, bağlı çıkış butonuna basın. Kapı kilidi kısa bir süre için açılacaktır.

• Kart Silme:

  • Eğer yönetim kartı kullanılıyorsa, "Master Silme Kartını" terminale okutun. Terminal bir onay sesi verecektir.
  • Ardından, sistemden silmek istediğiniz kullanıcı kartını terminale okutun. Kart silindiğinde onay sesi duyulacaktır.
  • İşlemi tamamlamak için "Master Silme Kartını" tekrar okutun.
  • Yine, SKYSFT yönetim yazılımı üzerinden de kartları silebilirsiniz.

• Wiegand 26 Çıkışı ile Kullanım:

  • Cihaz, Wiegand 26 çıkışı sayesinde mevcut bir geçiş kontrol paneline okuyucu olarak bağlanabilir.
  • Bu durumda, kart tanımlama ve yetkilendirme işlemleri bağlı geçiş kontrol paneli üzerinden yapılır. SKYSFT TK SP160 sadece kart bilgisini paneli iletir.

⚠️ Önemli Uyarılar

• Cihazı yalnızca belirtilen DC 12V güç kaynağı ile kullanın. Yanlış voltaj cihaza kalıcı hasar verebilir.
• Cihazı su, nem, aşırı sıcaklık ve doğrudan güneş ışığından uzak tutun.
• Montaj ve kablolama işlemleri, elektrik güvenliği konusunda bilgili yetkili kişilerce yapılmalıdır. Elektrik çarpması riski bulunmaktadır.
• Cihazın kasasını açmaya veya yetkisiz müdahalede bulunmaya çalışmayın. Bu durum garantiyi geçersiz kılabilir.
• Cihazın temizliği için kuru ve yumuşak bir bez kullanın. Kimyasal temizleyiciler kullanmayın.
• Cihazın stabil çalışması için periyodik olarak bağlantılarını ve temizliğini kontrol edin.
