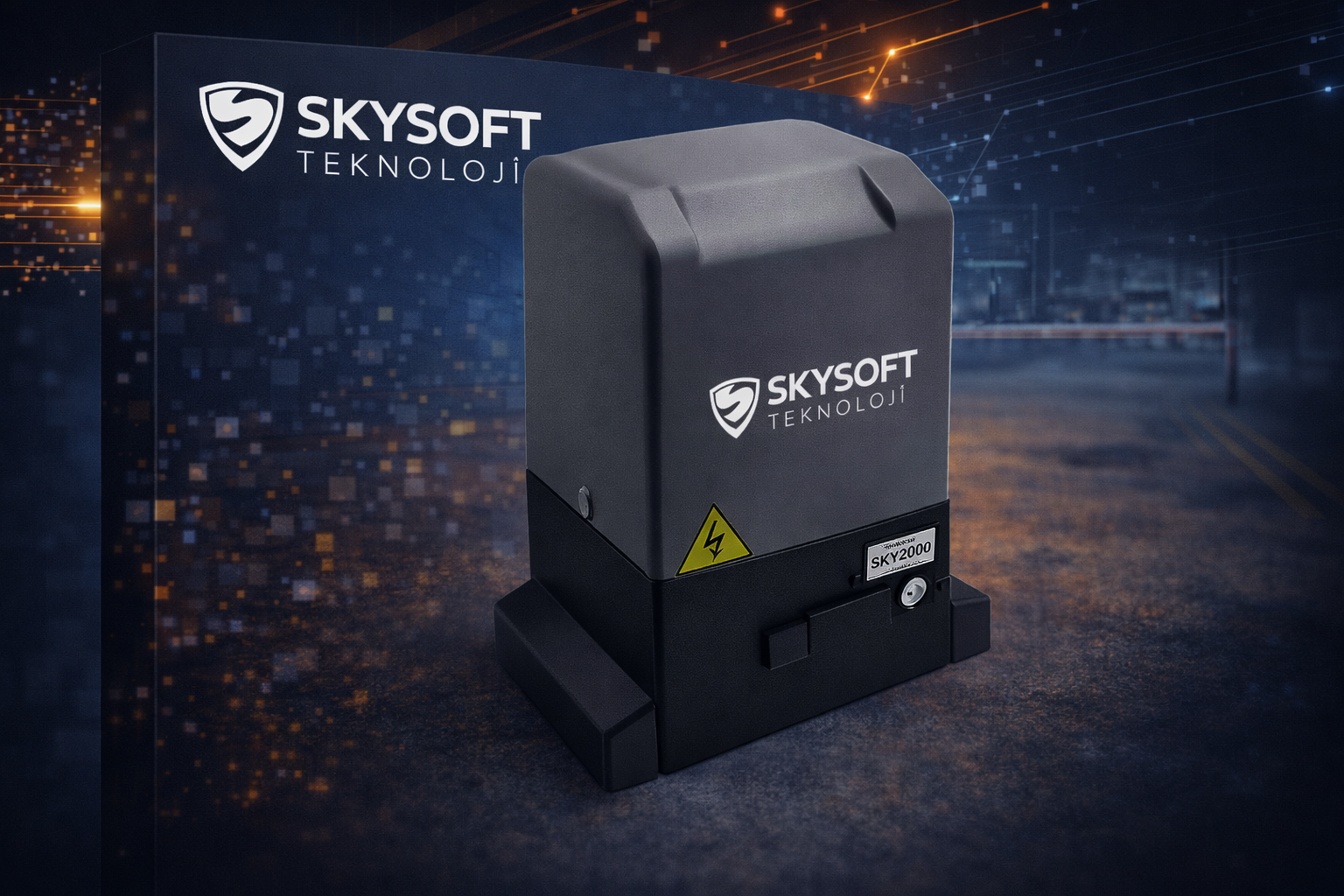

SKYSFT TK SP-600 Kayar Kapı Motoru – 600 Kg

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK SP-600 Kayar Kapı Motoru Ünitesi (Kontrol Kartı Dahil)
• 2 Adet Uzaktan Kumanda
• 1 Takım Fotosel (Verici ve Alıcı)
• 1 Adet Flaşör Lamba
• Montaj Plakası ve Bağlantı Elemanları
• Manyetik Limit Switch Seti
• Kullanım Kılavuzu (Bu belge)

⚠️ **Not:** Kremayer dişli (kapı rayı), kapı uzunluğuna göre ayrıca temin edilmelidir.

⚙️ Kurulum Adımları

1. Zemin Hazırlığı ve Montaj Plakası Yerleşimi:
   • Kapının hareket güzergahına uygun, düz ve sağlam bir zemin seçin.
   • Motorun monte edileceği alanda, kapının açılma/kapanma yönünü ve elektrik bağlantılarını göz önünde bulundurarak montaj plakasının yerini belirleyin.
   • Montaj plakasını zemine sağlam bir şekilde (genellikle beton zemine dübel ve civata ile) sabitleyin. Plakanın tamamen düz olduğundan emin olun.
2. Motor Ünitesinin Montajı:
   • SKYSFT TK SP-600 motor ünitesini, montaj plakasının üzerindeki deliklere hizalayarak yerleştirin.
   • Motoru, verilen civata ve somunlarla plakaya sıkıca sabitleyin.
3. Kremayer Dişli Montajı:
   • Kapının alt kısmına, motorun dişlisine paralel ve uygun yükseklikte kremayer dişlileri monte edin.
   • Dişlilerin motor dişlisi ile tam temas ettiğinden ve tüm kapı boyunca düzgün bir geçiş sağladığından emin olun. Gerekirse ayar vidaları ile boşlukları optimize edin.
4. Manyetik Limit Switch Ayarı:
   • Kapı tamamen açık konumdayken bir manyetik limit switch'i kapı üzerine, motorun algılayacağı yere sabitleyin.
   • Kapı tamamen kapalı konumdayken diğer manyetik limit switch'i aynı şekilde sabitleyin.
   • Bu switchler, kapının açılma ve kapanma sınırlarını belirleyerek motorun doğru zamanda durmasını sağlar.
5. Fotosel Montajı:
   • Kapının iki başına, karşılıklı ve aynı yükseklikte (genellikle yerden 50-60 cm yükseklikte) fotoselleri monte edin.
   • Verici ve alıcı fotosellerin birbirini net bir şekilde gördüğünden ve arada herhangi bir engel olmadığından emin olun. Fotoseller kapının güvenli kapanmasını sağlar.
6. Flaşör Lamba Montajı:
   • Flaşör lambayı, kapı hareket halindeyken kolayca görülebilecek yüksek bir konuma (örneğin kapı direği üzerine) monte edin.
7. 🔌 Elektrik Bağlantıları:
   • Tüm elektrik bağlantılarını (motor güç girişi, fotoseller, flaşör lamba, uzaktan kumanda alıcısı) kontrol kartı üzerindeki ilgili terminallere, ürün şemasına uygun olarak yapın.
   • Bu adımın yetkili bir elektrikçi veya uzman tarafından yapılması şiddetle tavsiye edilir. Yanlış bağlantılar cihaza zarar verebilir veya güvenlik riski oluşturabilir.
8. ✅ İlk Çalıştırma ve Test:
   • Tüm bağlantıları kontrol ettikten sonra sisteme elektrik verin.
   • Uzaktan kumandayı kullanarak kapıyı açma ve kapama fonksiyonlarını test edin.
   • Kapı hareket halindeyken fotosellerin önüne geçerek kapının durup durmadığını veya geri açılıp açılmadığını kontrol edin.
   • Manyetik limit switchlerin kapıyı doğru noktalarda durdurduğunu doğrulayın.
   • Flaşör lambanın kapı hareket halindeyken yanıp söndüğünden emin olun.
9. Hassasiyet ve Zaman Ayarları:
   • Kontrol kartı üzerindeki dip switchler veya potansiyometreler aracılığıyla otomatik kapanma süresi, fotosel hassasiyeti ve motor gücü gibi ayarları yapın. Bu ayarlar, kapınızın ve kullanım senaryonuzun özel gereksinimlerine göre optimize edilmelidir.

✅ Kullanım Talimatları

• Uzaktan Kumanda ile Açma/Kapama: Uzaktan kumandanızdaki ilgili tuşa basarak kapıyı açabilir veya kapatabilirsiniz. Bir kez basıldığında kapı harekete başlar, tekrar basıldığında durur.
• Fotosel Güvenliği: Kapı kapanma esnasında fotosellerin önünden bir kişi veya araç geçtiğinde, fotoseller bu geçişi algılar ve kapının kapanmasını durdurarak tekrar açılmasını sağlar. Bu, olası kazaları önler.
• Flaşör Lamba: Kapı hareket halindeyken flaşör lamba yanıp sönerek çevredeki kişileri ve araçları uyarır.
• Manuel Çalıştırma (Elektrik Kesintisi Durumunda): Elektrik kesintisi durumunda veya acil bir durumda, motor üzerindeki manuel serbest bırakma mekanizmasını (genellikle bir anahtar veya kol ile) kullanarak motoru boşa alabilir ve kapıyı elle açıp kapatabilirsiniz. İşlem sonrası mekanizmayı tekrar kilitlemeyi unutmayın.
• Otomatik Kapanma: Ayarladığınız süre sonunda kapı otomatik olarak kapanacaktır. Bu özellik, fotosellerin güvenli geçişi algılamasından sonra devreye girer.

⚠️ Önemli Uyarılar

• Profesyonel Kurulum: Elektrik bağlantıları ve mekanik kurulumun güvenliğiniz ve ürünün doğru çalışması için yetkili servis veya uzman kişiler tarafından yapılması şiddetle tavsiye edilir.
• Güvenlik Alanı: Kapı hareket halindeyken kapının hareket alanı içinde durmayın veya geçmeyin. Çocukların ve evcil hayvanların kapı hareket alanından uzak tutulduğundan emin olun.
• Çocuk Güvenliği: Uzaktan kumandaları çocukların erişemeyeceği yerlerde saklayın. Çocukların kapı mekanizmasıyla oynamasına izin vermeyin.
• Periyodik Bakım: Cihazın ömrünü uzatmak ve sorunsuz çalışmasını sağlamak için düzenli olarak (örneğin yılda bir kez) profesyonel bakım yaptırın. Fotosellerin temizliğini ve dişlilerin yağlanmasını kontrol edin.
• Arıza Durumunda: Cihazda bir arıza veya anormal çalışma gözlemlediğinizde, derhal elektrik bağlantısını kesin ve yetkili servisle iletişime geçin. Tamir ve müdahale için orijinal yedek parça kullanılması önemlidir.
• Değişiklik Yapmayın: Ürünün yapısında veya bağlantılarında yetkisiz değişiklikler yapmaktan kaçının. Bu, garantiyi geçersiz kılabilir ve güvenlik riskleri oluşturabilir.

Daha fazla bilgi veya destek için bizimle iletişime geçmekten çekinmeyin.

İletişim: +90 212 909 86 95 | info@skysoftteknoloji.com
