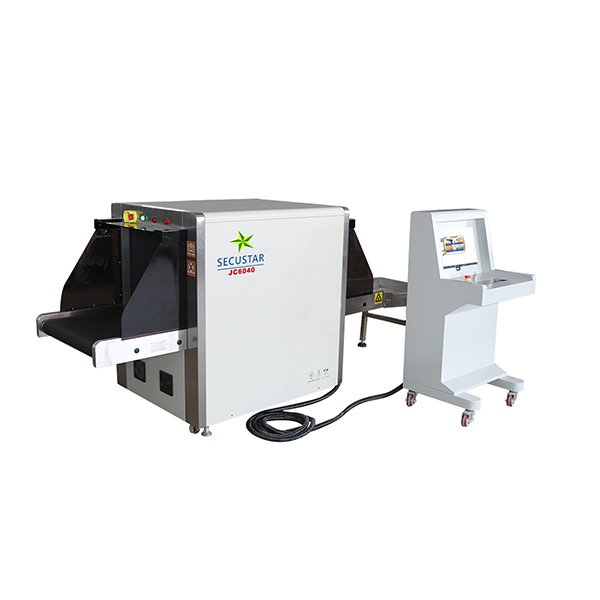

SKYSFT TK SECUSTAR JC-6040 X-RAY CİHAZI

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• ✅ SKYSFT TK SECUSTAR JC-6040 X-RAY Cihazı Ana Ünitesi
• ✅ Konveyör Bant Sistemi
• ✅ Kontrol Paneli ve Klavye
• ✅ 17 inç LCD Renkli Monitör (Ürün Açıklamasında 17 inç ve 19 inç belirtilmiş, ana özelliklerde 17 inç olduğu için bu kullanıldı)
• ✅ Fare
• ✅ Güç Kablosu (220VAC uyumlu)
• ✅ Gerekli Bağlantı Kabloları (Video, USB vb.)
• ✅ Bu Kurulum ve Kullanım Kılavuzu

⚙️ Kurulum Adımları

1. Yer Seçimi ve Hazırlık:
   • Cihazın tünel ebatları (615mm G x 415mm Y) ve genel boyutları göz önünde bulundurularak, en az 680mm taşıyıcı yüksekliği ile rahatça çalışılabilecek ve çevresinde bakım/erişim için yeterli alan bulunan düz ve sabit bir zemin seçin.
   • Çalışma sıcaklığı (-20℃ ila +60℃) ve nem (%10 ila %95) aralığına uygun, direkt güneş ışığından ve aşırı titreşimden uzak bir ortam sağlayın.
   • Cihazın 220VAC (±10%) 50±3Hz operasyon gücü gereksinimini karşılayacak, topraklı bir elektrik prizine erişim olduğundan emin olun.
   • TAEK (Türkiye Atom Enerjisi Kurumu) mevzuatına uygun olarak, X-ray kaçak limitlerini (<0.5 μSV/h) karşılayacak şekilde güvenlik mesafelerini ve gerekirse radyasyon bariyerlerini planlayın.
2. Ambalajdan Çıkarma:
   • Cihazı dikkatlice ambalajından çıkarın. Tüm parçaların eksiksiz ve hasarsız olduğunu kontrol edin. Ambalaj malzemelerini güvenli bir şekilde saklayın veya imha edin.
3. Ana Ünite Yerleştirme:
   • X-ray cihazı ana ünitesini belirlenen yere, tünel giriş ve çıkış yönleri kullanım akışına uygun olacak şekilde yerleştirin. Cihazın dengeli ve sabit olduğundan emin olun.
4. Konveyör Bant Montajı:
   • Konveyör bant ünitesini ana üniteye bağlayın. Bantın doğru bir şekilde hizalandığından ve serbestçe hareket edebildiğinden emin olun.
   • Konveyörün maksimum 170kg taşıma kapasitesini aşmayacak şekilde kullanılacağını göz önünde bulundurun.
   • Opsiyonel uzatma silindirleri (50cm) varsa, bunları da talimatlara göre monte edin.
5. Kontrol Ünitesi ve Çevre Birim Bağlantıları:
   • Monitörü (17 inç LCD), klavyeyi ve fareyi ana ünite üzerindeki ilgili bağlantı noktalarına (VGA/HDMI, USB) bağlayın.
   • X-ray sensörü (L-şekilli fotodiyot dizilimi) ve X-ray jeneratörünün (Aşağıdan Yukarı Doğru, 80 derece açı) iç bağlantılarının fabrika ayarlarında olduğunu varsayarak, dışarıdan bir müdahale gerektirmez.
   • Opsiyonel kart okuyucu varsa, operatör erişimi için bağlantısını yapın.
6. Güç Bağlantısı:
   • Cihazın ana güç kablosunu 220VAC (±10%) 50±3Hz değerlerine uygun, topraklı bir elektrik prizine takın.
   • Opsiyonel UPS sistemi mevcutsa, cihazı UPS üzerinden bağlayarak güç dalgalanmalarına karşı koruma sağlayın.
7. İlk Çalıştırma ve Sistem Kontrolü:
   • Cihazın ana güç düğmesini açın. Sistem kendini test edecektir.
   • Monitörde görüntü belirdiğinde, temel fonksiyonları (konveyör hareketi, klavye/fare tepkileri) kontrol edin.
   • Sistem günlüğünü kontrol ederek herhangi bir hata mesajı olup olmadığını doğrulayın.
8. TAEK Onayı ve Kalibrasyon:
   • Cihazın TAEK mevzuatına uygun olduğundan emin olmak için gerekli denetim ve onay süreçlerini başlatın.
   • Gerekirse, yetkili servis tarafından X-ray çözünürlüğü (32-38 mm), mekansal çözünürlük (dia1.0mm) ve penetrasyon değeri (38-40 AWG) gibi parametrelerin kalibrasyonu ve doğrulaması yapılmalıdır.

💡 Kullanım Talimatları

• Cihazı Açma/Kapama:
  • Cihazı açmak için ana güç düğmesine basın. Sistem başlatma ve kendi kendini test etme sürecini tamamlayana kadar bekleyin.
  • Cihazı kapatmak için, işletim sistemi üzerinden "Sistemi Kapat" komutunu kullanarak Windows XP'yi doğru bir şekilde kapatın, ardından ana güç düğmesinden cihazı kapatın.
• Görüntüleme ve Analiz:
  • Konveyör üzerine yerleştirilen nesneler otomatik olarak taranır ve görüntüsü 17 inç LCD renkli ekranda belirir.
  • Renk Kodlaması: Organik objeler turuncu, inorganik objeler mavi, ara element objeleri yeşil renkte gösterilir.
  • Görüntü Geliştirme: Görüntü geliştirme araçlarını kullanarak (1-64 kat genişletme, Renkli/SB, negatif, yüksek/düşük penetrasyon, organik/inorganik sıyırma, genel geliştirme ve sahte renk) görüntüleri detaylandırın.
  • Tehlikeli Madde Tespiti: Yoğunluk, organik/inorganik ürün tespiti sesli alarmı sayesinde olası gizli maddeler hakkında uyarı alabilirsiniz.
  • Tehlikeli Görüntü Projeksiyonu (TIP): Operatörün dikkatini ve tanımlama yeteneğini geliştirmek için kurgusal tehdit öğeleri içeren görüntüler kullanılabilir (isteğe bağlı).
• Görüntü Arşivi ve Yönetimi:
  • Cihaz otomatik olarak 120.000 adede kadar görüntüyü kaydeder.
  • Görüntüleri JPG, BMP ve diğer genel formatlara dönüştürerek USB diske aktarabilirsiniz.
  • "Görüntü Hatırlama" fonksiyonu ile tüm önceki görüntülere erişebilir ve geri alabilirsiniz.
• Çeşitli Fonksiyonlar:
  • Ekran üzerinden saat/tarih, sayaçlar, kullanıcı yönetimi, sistem açma/X-ray çalışma sayaçları gibi bilgilere erişebilirsiniz.
  • Dahili tanımlama imkanı ve çift yönlü tarama özelliklerini kullanın.
  • "Sistem Bekleme" modunu enerji tasarrufu için kullanabilirsiniz.
• Ağ Uygulamaları (Opsiyonel):
  • Ethernet LAN tabanlı ağ uygulamaları (uzak tanımlama iş istasyonu, uzaktan kontrol ve görüntü merkezi depolama) mevcutsa, yetkili personel tarafından yapılandırıldıktan sonra kullanılabilir.
• Güvenlik Önlemleri:
  • Cihazın X-ray kaçak değerinin (<0.5 μSV/h) ve film emniyetinin (ISO1600) sürekli kontrol edildiğinden emin olun.
  • Operatörlerin ve çevredeki kişilerin X-ray maruziyetini minimize etmek için tüm güvenlik prosedürlerine uyun.

⚠️ Önemli Uyarılar

• Radyasyon Güvenliği: Bu cihaz X-ışınları yayar. Yalnızca eğitimli ve yetkili personel tarafından, TAEK (Türkiye Atom Enerjisi Kurumu) tarafından belirlenen tüm güvenlik prosedürleri ve mevzuatlara uygun olarak kullanılmalıdır.
• Taşıma Kapasitesi: Konveyörün maksimum taşıma ağırlığı 170kg'dır. Bu ağırlığın aşılması cihaza zarar verebilir ve güvenlik riski oluşturabilir.
• Elektrik Bağlantısı: Cihazın doğru voltaj (220VAC ±10%) ve frekansta (50±3Hz) topraklı bir prize bağlandığından emin olun. Hatalı elektrik bağlantısı cihaza zarar verebilir veya elektrik çarpması riski yaratabilir.
• Çevresel Koşullar: Cihazı belirtilen çalışma sıcaklığı (-20℃ ila +60℃) ve nem (%10 ila %95) aralıkları dışında çalıştırmayın. Aşırı koşullar cihazın arızalanmasına neden olabilir.
• Bakım ve Servis: Cihazın düzenli bakımı ve olası arızalar için yalnızca yetkili servis personelinden destek alın. Yetkisiz müdahaleler garantiyi geçersiz kılabilir ve güvenlik riski oluşturabilir.
• Acil Durum: Herhangi bir anormal çalışma, duman, koku veya alarm durumunda cihazı derhal kapatın ve yetkili servisle iletişime geçin.
• Film Emniyeti: Cihaz ISO1600 film emniyetine sahiptir, ancak hassas filmlerin taranması durumunda dikkatli olunmalıdır.
• Yazılım Güncellemeleri: İşletim sistemi (Windows XP) ve diğer yazılımların güncel tutulması güvenlik ve performans açısından önemlidir. Yetkili servis ile iletişime geçerek güncellemeler hakkında bilgi alın.

Daha fazla bilgi, teknik destek veya servis talepleriniz için lütfen aşağıdaki iletişim bilgilerini kullanın:

SKYSFT Teknoloji
Telefon: +90 212 909 86 95
E-posta: info@skysoftteknoloji.com
