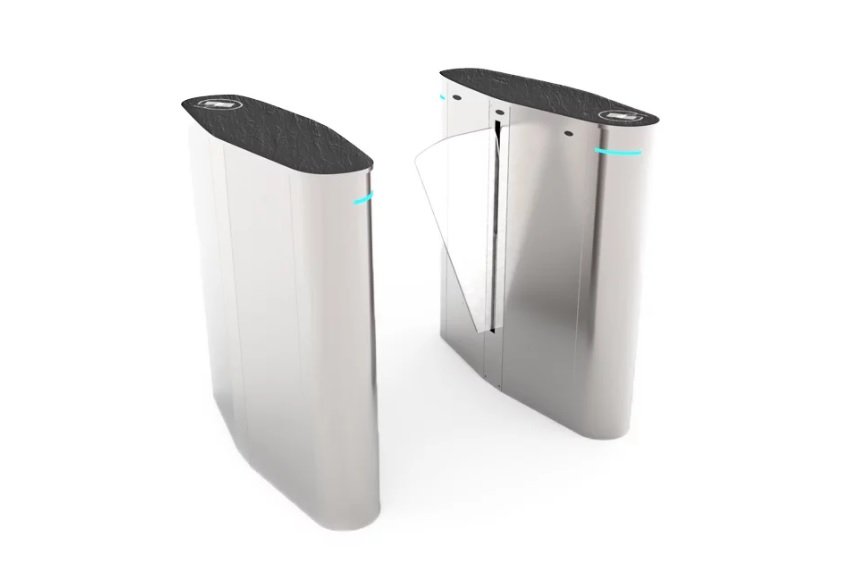

SKYSFT TK SB 100FL – Açısal Kanatlı Optik Turnike

🔧 Kurulum ve Kullanım Kılavuzu

SKYSFT TK SB 100FL - Açısal Kanatlı Optik Turnike ürününüzü güvenli ve verimli bir şekilde kurmak ve kullanmak için lütfen bu kılavuzu dikkatlice okuyunuz.

📦 Kutu İçeriği

• SKYSFT TK SB 100FL Ana Turnike Ünitesi
• Açısal Kanatlar (2 adet)
• Montaj Civataları, Somunları ve Rondelaları
• Güç Adaptörü ve Bağlantı Kabloları
• Kontrol Kartı ve Entegrasyon Kablo Seti
• Kullanım ve Kurulum Kılavuzu (Bu Doküman)
• Garanti Belgesi

⚙️ Kurulum Adımları

1. Konum Belirleme ve Hazırlık:
   • Turnikenin kurulacağı alanı belirleyin. Zeminin düz, sağlam ve yeterli taşıma kapasitesine sahip olduğundan emin olun.
   • Gerekli elektrik (220V AC) ve ağ altyapısının (eğer entegrasyon yapılacaksa) turnike noktasına kadar çekilmiş ve hazır olduğundan emin olun.
   • Turnikenin geçiş yönlerini ve acil çıkış yollarını engelleyip engellemediğini kontrol edin.
2. Ana Ünitenin Sabitlenmesi:
   • Turnike ana ünitesini belirlenen konuma yerleştirin.
   • Ünitenin tabanındaki montaj deliklerini işaretleyin.
   • Zemine uygun matkap ucu ile delikleri açın.
   • Sağlanan montaj civataları ve dübelleri kullanarak turnikeyi zemine sıkıca sabitleyin. Sabitleme sonrası ünitenin sallanmadığından emin olun.
3. Açısal Kanat Montajı:
   • Turnike ana ünitesinin yan taraflarında bulunan kanat yuvalarını bulun.
   • Açısal kanatları dikkatlice yuvalarına yerleştirin ve montaj talimatlarına göre sabitleyin. Kanatların serbestçe hareket ettiğinden ve herhangi bir takılma yapmadığından emin olun.
4. Elektrik ve Kontrol Bağlantıları:
   • Turnike ana ünitesinin içindeki kontrol kartını bulun.
   • Sağlanan güç adaptörünü ve kablolarını kontrol kartına ve ardından ana elektrik şebekesine (220V AC) bağlayın.
   • Eğer bir geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu vb.) entegre edilecekse, ilgili cihazların kablolarını kontrol kartındaki uygun girişlere bağlayın. Bağlantı şeması için kontrol kartı dokümantasyonuna başvurun.
   • Tüm kabloların düzgün ve güvenli bir şekilde bağlandığından, açıkta kablo kalmadığından emin olun.
5. Sistem Entegrasyonu ve Ayarlar:
   • Harici geçiş kontrol sistemi ile turnike arasındaki iletişimi kurun.
   • Kontrol kartı üzerindeki DIP anahtarları veya yazılım arayüzü aracılığıyla gerekli çalışma modlarını (tek yönlü/çift yönlü geçiş, acil durum ayarları vb.) yapılandırın.
   • Sensörlerin doğru çalıştığından ve geçiş algılamasında sorun yaşanmadığından emin olun.
6. Fonksiyon Testi:
   • Turnikeye enerji verin.
   • Geçiş kontrol cihazınızı kullanarak (kart okutma, parmak izi okutma vb.) turnikenin kanatlarını açıp kapattığını test edin.
   • Acil durum butonları veya yangın alarmı entegrasyonu varsa, bu senaryoları test ederek kanatların serbest geçiş moduna geçtiğinden emin olun.
   • Optik sensörlerin doğru çalıştığını ve yetkisiz geçiş denemelerinde alarm verdiğini kontrol edin.
7. Son Kontroller ve Kapatma:
   • Tüm kabloların düzenli ve korumalı olduğundan emin olun.
   • Turnike kapaklarını güvenli bir şekilde kapatın ve vidalarını sıkın.
   • Kullanıcıları bilgilendirin ve gerekirse kısa bir eğitim verin.

✅ Kullanım Talimatları

• Enerji Verme: Turnikenin ana güç düğmesini (varsa) veya elektrik şalterini açarak sisteme enerji verin. Turnike bir başlangıç testi yapacak ve bekleme moduna geçecektir.
• Normal Geçiş: Yetkili geçiş kartınızı/cihazınızı (RFID kart, parmak izi okuyucu vb.) turnike ile entegre edilmiş okuyucuya okutun. Geçiş izni verildiğinde, turnike kanatları otomatik olarak açılacak ve tek bir kişinin geçişine izin verecektir. Geçiş tamamlandığında kanatlar otomatik olarak kapanacaktır.
• Tek Yönlü Geçiş: Eğer turnike tek yönlü olarak ayarlanmışsa, sadece belirlenen yönde geçişe izin verilecektir. Diğer yönden geçiş denemeleri engellenecektir.
• Acil Durum Modu: Yangın alarmı gibi acil durumlarda veya acil çıkış butonuna basıldığında, turnike kanatları otomatik olarak serbest geçiş moduna geçerek hızlı tahliyeyi sağlayacaktır.
• Bakım ve Temizlik: Turnikenin dış yüzeyini düzenli olarak yumuşak, nemli bir bezle silerek temizleyin. Aşındırıcı kimyasallar kullanmaktan kaçının. Optik sensörlerin temiz ve engelsiz olduğundan emin olun.

⚠️ Önemli Uyarılar

• Yetkili Kurulum: Bu ürünün kurulumu ve ilk yapılandırması sadece yetkili ve eğitimli teknik personel tarafından yapılmalıdır.
• Güvenlik: Elektrik bağlantıları yapılırken tüm güvenlik önlemlerine uyulmalı, enerji kesilmeden müdahale edilmemelidir.
• Yetkisiz Müdahale: Turnikeye yetkisiz kişilerce müdahale edilmesi garanti kapsamı dışında kalmasına neden olabilir ve tehlikeli durumlara yol açabilir.
• Çocuklar ve Evcil Hayvanlar: Çalışır durumdaki turnikeye çocukların ve evcil hayvanların yaklaşmasına izin vermeyin. Kanatların kapanma hareketleri sıkışmalara neden olabilir.
• Çevresel Koşullar: Turnikeyi aşırı nem, direkt su teması, aşırı sıcaklık değişimleri veya yoğun tozlu ortamlardan koruyun.
• Yedek Parça: Orijinal yedek parçalar dışında parça kullanmayınız. Sorun yaşadığınızda Atlas Turnike Sistemleri ile iletişime geçiniz.
