SKYSFT TK RBD Hidrolik Mantar Bariyer

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK RBD Hidrolik Mantar Bariyer Ünitesi (Ana Gövde)
• Hidrolik Güç Ünitesi (Pompa, Motor, Tank)
• Kontrol Paneli ve Elektronik Kart
• Uzaktan Kumandalar (2 adet)
• Gerekli Montaj Elemanları ve Bağlantı Vidaları
• Hidrolik Hortumlar ve Bağlantı Parçaları
• Elektrik Kablo Seti (Güç ve Sinyal)
• Kullanım ve Bakım Kılavuzu (Bu belge dahil)
• (Opsiyonel) Loop Dedektörleri ve Sensörler

⚙️ Kurulum Adımları

1. Alan Hazırlığı:
   • Mantar bariyerin yerleştirileceği alanda uygun boyutlarda (ürün teknik özelliklerine uygun olarak) kazı işlemi yapın.
   • Kazı alanının drenaj sistemini kontrol edin ve su birikintilerini önlemek için gerekli tedbirleri alın.
   • Hidrolik güç ünitesi ve kontrol paneli için uygun, güvenli ve hava koşullarından etkilenmeyecek bir yer belirleyin.

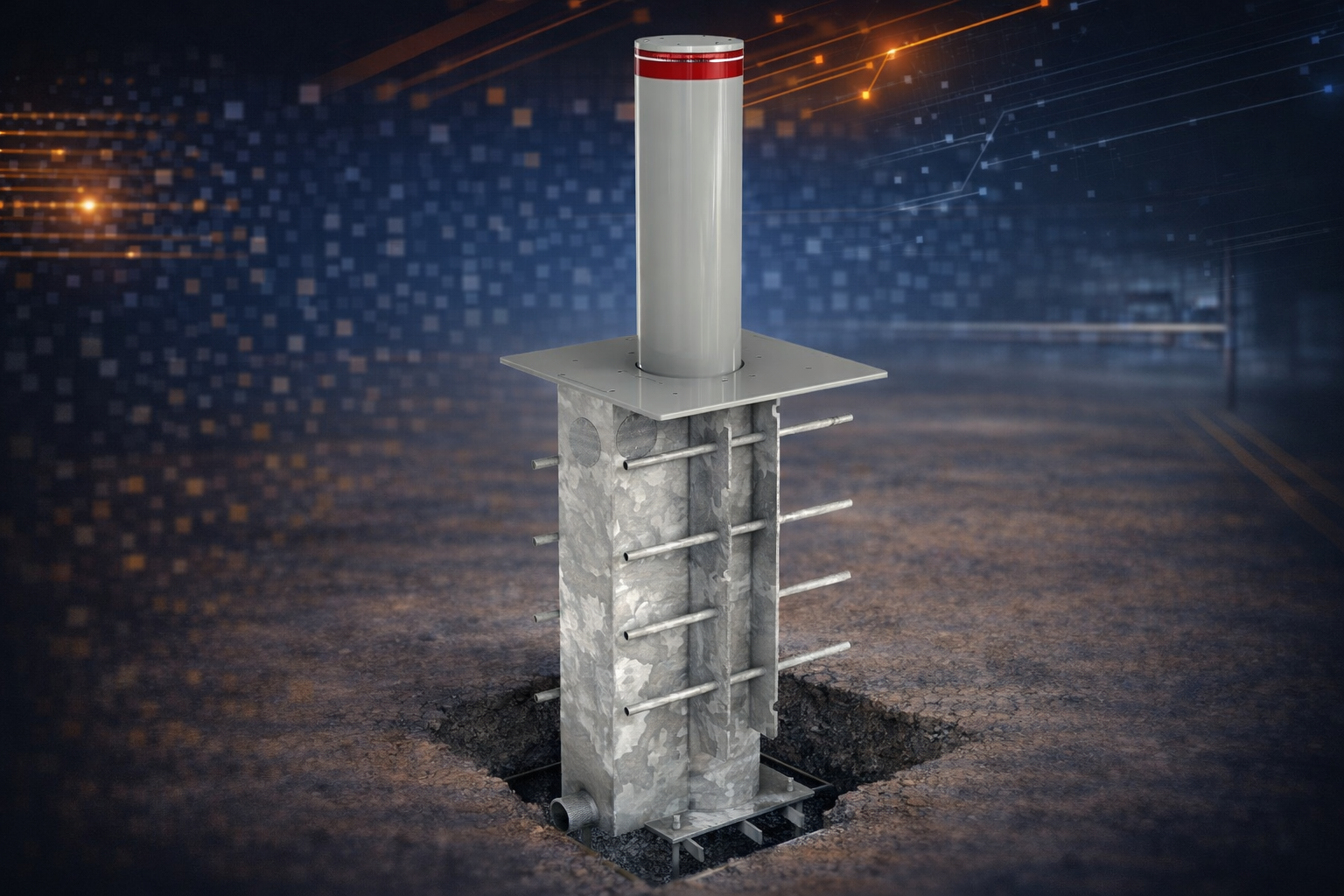

2. Bariyer Ünitesinin Yerleştirilmesi:
   • Mantar bariyer ana gövdesini kazılan alana dikkatlice indirin ve zemine paralel, düzgün bir şekilde konumlandırın.
   • Ünitenin etrafını beton dökümü için hazırlayın.
3. Betonlama ve Sabitleme:
   • Bariyer ünitesinin etrafına teknik özelliklerde belirtilen mukavemette beton dökün.
   • Beton kuruyana kadar ünitenin hareket etmemesi için gerekli sabitlemeleri yapın.
   • Betonun tamamen kürlenmesini bekleyin (genellikle 24-48 saat).
4. Hidrolik Güç Ünitesi ve Kontrol Paneli Montajı:
   • Hidrolik güç ünitesini ve kontrol panelini belirlenen yere monte edin (genellikle bariyerden 5-10 metre mesafede, suya ve yetkisiz erişime kapalı bir kabin içinde).
   • Montajın sağlam ve güvenli olduğundan emin olun.
5. Hidrolik Bağlantılar:
   • Hidrolik hortumları, güç ünitesinden bariyer ünitesine doğru ve doğru portlara bağlayın.
   • Tüm bağlantıların sızdırmaz olduğundan emin olun, gerekirse teflon bant veya sızdırmazlık macunu kullanın.
6. Elektrik Bağlantıları:
   • Ana güç kaynağını kontrol paneline bağlayın (ürün etiketindeki voltaj ve amper değerlerine uygun).
   • Kontrol panelinden bariyer ünitesine ve diğer entegre edilecek sistemlere (plaka tanıma, loop dedektör, uzaktan kumanda alıcısı vb.) gerekli sinyal ve güç kablolarını çekin.
   • Tüm kablo bağlantılarının şemalara uygun ve güvenli olduğundan emin olun.
7. Sistem Entegrasyonu:
   • Plaka tanıma sistemi, HGS geçiş, Access kontrol, Loop dedektör gibi harici sistemleri kontrol paneline entegre edin.
   • Uzaktan kumanda alıcısını bağlayın ve kumandaları tanıtın.
8. İlk Çalıştırma ve Test:
   • Tüm bağlantıların doğru ve güvenli olduğundan emin olduktan sonra sisteme enerji verin.
   • Bariyeri uzaktan kumanda veya kontrol paneli üzerinden birkaç kez kaldırıp indirin.
   • Sistemin sorunsuz çalıştığını, hidrolik sızıntı olmadığını ve tüm entegre sistemlerin (loop dedektör, plaka tanıma vb.) doğru tepki verdiğini kontrol edin.
9. Ayarlar ve Kalibrasyon:
   • Gerekirse hidrolik basınç ve bariyerin hareket hızını teknik kılavuzda belirtilen değerlere göre ayarlayın.
   • Güvenlik sensörlerinin (örneğin, çarpışma önleyici sensörler) doğru çalıştığını ve hassasiyet ayarlarını kontrol edin.
10. Son Kontroller ve Temizlik:
    • Tüm kapakları ve koruyucu elemanları yerine takın.
    • Kurulum alanını temizleyin ve tüm atıkları uzaklaştırın.

✅ Kullanım Talimatları

• Temel Çalışma:
  • Bariyeri kaldırmak için uzaktan kumanda üzerindeki "YUKARI" tuşuna veya kontrol paneli üzerindeki ilgili butona basın.
  • Bariyeri indirmek için uzaktan kumanda üzerindeki "AŞAĞI" tuşuna veya kontrol paneli üzerindeki ilgili butona basın.
  • Bariyer hareket halindeyken durdurmak için "DURDUR" tuşuna basabilirsiniz.
• Entegre Sistemlerle Kullanım:
  • Plaka Tanıma / HGS: Yetkili araçların plakası okunduğunda veya HGS etiketi algılandığında bariyer otomatik olarak iner/kalkar.
  • Access Kontrol: Kart okuyucu, parmak izi okuyucu veya şifre paneli gibi sistemler üzerinden yetkilendirme yapıldığında bariyer otomatik olarak çalışır.
  • Loop Dedektör: Araçların geçişini algılayarak bariyerin otomatik olarak inmesini veya kalkmasını sağlar.
• Acil Durum Çalışması:
  • Elektrik kesintisi veya arıza durumunda, hidrolik güç ünitesi üzerindeki manuel indirme valfini kullanarak bariyeri manuel olarak aşağı indirebilirsiniz (teknik kılavuzda belirtilen adımları izleyin).
• Güvenlik Özellikleri:
  • Bariyer hareket halindeyken bir engelle (araç, yaya vb.) karşılaştığında, çarpışmayı önlemek için otomatik olarak durur veya geri çekilir. Bu özelliğin düzenli olarak test edildiğinden emin olun.

⚠️ Önemli Uyarılar

• Güvenlik Önceliği: Bariyerin çalışma alanı içinde insan veya araç bulunmadığından emin olun. Bariyer hareket halindeyken asla altına girmeye çalışmayın.
• Yetkili Personel: Kurulum, bakım ve arıza giderme işlemleri sadece yetkili ve eğitimli teknik personel tarafından yapılmalıdır.
• Güç Kesintisi: Herhangi bir bakım, temizlik veya müdahale öncesinde sistemin ana güç bağlantısını kesin.
• Çevresel Koşullar: Sistemi aşırı sıcaklık, nem, toz ve kimyasal maddelerden koruyun. Hidrolik güç ünitesini ve kontrol panelini kapalı ve korunaklı bir alanda tutun.
• Düzenli Bakım: Sisteminizin uzun ömürlü ve sorunsuz çalışması için periyodik bakımlarını (hidrolik yağ seviyesi kontrolü, hortum ve bağlantı kontrolleri, elektrik bağlantı kontrolleri vb.) düzenli olarak yaptırın.
• Çocuklar ve Evcil Hayvanlar: Çocukların ve evcil hayvanların bariyerin çalışma alanından uzak tutulmasını sağlayın.
• Değişiklik ve Modifikasyon: Üründe yetkisiz değişiklik veya modifikasyon yapmayın. Bu durum garanti kapsamı dışında kalmasına neden olabilir ve güvenlik riskleri oluşturabilir.
• Orijinal Yedek Parça: Bakım ve onarımda yalnızca SKYSFT tarafından onaylanmış orijinal yedek parçaları kullanın.
