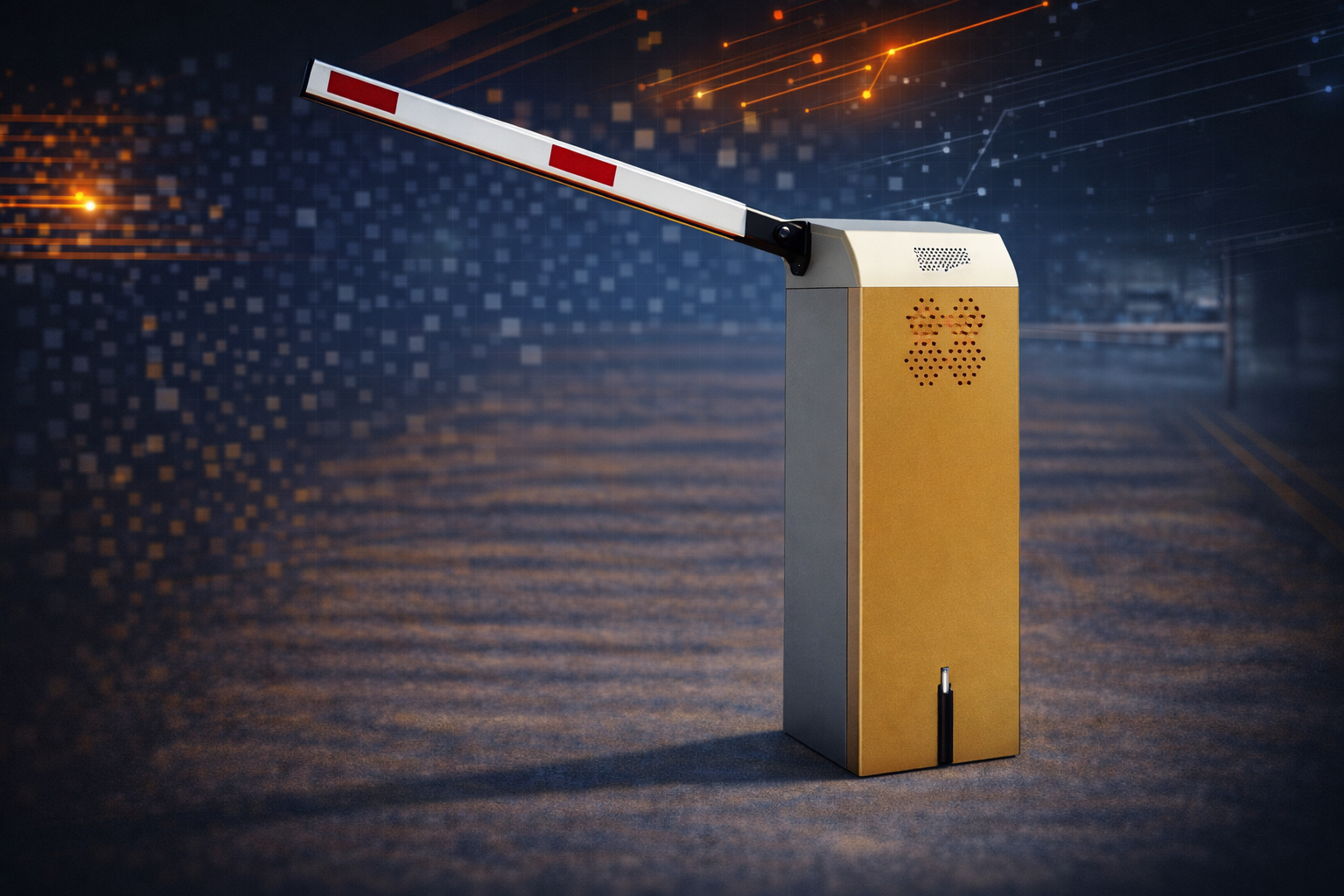

SKYSFT TK Presto Hızlı Bariyer

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK Presto Hızlı Bariyer Gövdesi (Motor ve Kontrol Ünitesi Dahil)
• White Rose Presto Hızlı Bariyer Kolu (Reflektörlü)
• Özel Tasarım Uzaktan Kumanda (2 Adet)
• Pro Emniyet Fotoseli Seti (Verici ve Alıcı)
• Montaj Civata, Somun ve Bağlantı Elemanları
• Kullanım Kılavuzu (Bu belge)
• Garanti Belgesi

⚙️ Kurulum Adımları

⚠️ Önemli: Kurulum, mutlaka yetkili ve eğitimli personel tarafından yapılmalıdır. Elektrik bağlantıları uzman bir elektrikçi tarafından gerçekleştirilmelidir.

1. Yer Seçimi ve Temel Hazırlığı:
   • Bariyerin kurulacağı alanı belirleyin. Alanın düz, sağlam ve bariyer kolunun serbestçe hareket edebileceği genişlikte olduğundan emin olun.
   • Bariyer gövdesinin oturacağı zemine, bariyerin ağırlığını ve çalışma kuvvetlerini taşıyabilecek uygun bir beton temel hazırlayın. Ankraj cıvatalarının yerleşimini bariyer gövdesinin altındaki montaj deliklerine göre ayarlayın.
2. Bariyer Gövdesinin Montajı:
   • Bariyer gövdesini hazırlanan beton temele yerleştirin ve ankraj cıvataları ile sıkıca sabitleyin. Gövdenin terazide olduğundan emin olun. ✅
3. Elektrik Bağlantısı:
   • Kontrol ünitesine 220V AC şebeke elektriği bağlantısını yapın. Topraklama (PE) bağlantısının mutlaka yapıldığından emin olun. 🔌
   • Kontrol paneli üzerindeki şemaya uygun olarak tüm elektrik bağlantılarını (motor, fotosel, flaşör lamba vb.) gerçekleştirin.
4. Fotosel Montajı ve Bağlantısı:
   • Pro Emniyet Fotoseli verici ve alıcı ünitelerini bariyer kolunun her iki tarafına, karşılıklı ve aynı yükseklikte (genellikle yerden 50-60 cm) monte edin.
   • Fotosel kablolarını kontrol ünitesindeki ilgili terminallere bağlayın. Fotosel hattının kesişmesi durumunda bariyerin kapanma hareketini durdurup açılmasını sağlayacak şekilde ayarlandığından emin olun.
5. Bariyer Kolunun Takılması:
   • Bariyer kolunu, bariyer gövdesi üzerindeki kol bağlantı yuvasına dikkatlice takın ve verilen bağlantı elemanları (cıvata, pul, somun) ile sabitleyin. Kolun sağlam ve boşluksuz oturduğundan emin olun.
   • Kol üzerindeki reflektörlerin doğru konumlandırıldığını kontrol edin.
6. Limit Anahtarı Ayarları:
   • Bariyer kolunun açık (dikey) ve kapalı (yatay) pozisyonlarını doğru şekilde ayarlamak için kontrol ünitesi üzerindeki limit anahtarlarını (veya dijital ayarları) yapılandırın. Kolun son pozisyonlarında zorlanmadığından emin olun.
7. Test ve Ayar:
   • Tüm bağlantıları son bir kez kontrol edin. Elektrik beslemesini açın.
   • Uzaktan kumanda ile bariyeri test edin. Kolun sorunsuz bir şekilde açılıp kapandığını, hız ayarlarının uygun olduğunu gözlemleyin.
   • Fotosel sistemini test edin: Kol kapanırken fotoselin önünden geçtiğinizde kolun durup tekrar açıldığından emin olun.
   • Gerekirse kontrol ünitesi üzerindeki hız, hassasiyet ve gecikme ayarlarını yapın.

✅ Kullanım Talimatları

• Uzaktan Kumanda ile Kontrol:
  • Uzaktan kumandadaki "Aç" butonuna basarak bariyer kolunu yukarı kaldırın.
  • Uzaktan kumandadaki "Kapat" butonuna basarak bariyer kolunu aşağı indirin.
  • Özel tasarım uzaktan kumandanızın diğer fonksiyon tuşları (varsa) için ürünle birlikte gelen detaylı kullanım kılavuzuna başvurun.
• Güvenli Geçiş:
  • Bariyer kolu tamamen açılmadan veya kapanmadan kesinlikle geçiş yapmaya çalışmayın.
  • Fotosel alanına bir araç veya kişi girdiğinde bariyer kapanma hareketini durduracak ve tekrar açılacaktır. Güvenliğiniz için fotosel alanının boş olduğundan emin olun.
• Manuel Kontrol (Elektrik Kesintisi Durumunda):
  • Elektrik kesintisi durumunda veya acil durumlarda, bariyer gövdesi üzerindeki manuel açma/kapama mekanizmasını kullanarak kolu elle hareket ettirebilirsiniz. Bu işlem genellikle özel bir anahtar veya kol gerektirir. Detaylı bilgi için kontrol ünitesi kapağının içindeki şemaya veya ürün kılavuzuna bakın.
• Bakım:
  • Bariyer kolunun ve gövdesinin dış yüzeyini düzenli aralıklarla nemli bir bezle temizleyin.
  • Hareketli parçaların yağlanmasını ve genel sistem kontrolünü periyodik olarak yetkili SKYSOFT TEKNOLOJİ servisine yaptırın. Bu, bariyerin ömrünü uzatır ve sorunsuz çalışmasını sağlar.

⚠️ Önemli Uyarılar

• Güvenlik Önlemleri: Bariyerin hareket alanına çocukların ve evcil hayvanların yaklaşmasına izin vermeyin. Hareket halindeki kola dokunmayın.
• Yetkili Servis: Herhangi bir arıza veya anormal durumda, bariyerin iç mekanizmasına müdahale etmeyin. Derhal yetkili SKYSOFT TEKNOLOJİ servisi ile iletişime geçin. Yetkisiz müdahale garanti kapsamı dışında kalmasına neden olabilir.
• Elektrik Güvenliği: Elektrik bağlantıları yapılırken tüm ulusal ve yerel elektrik güvenlik standartlarına uyulduğundan emin olun. Topraklama bağlantısı hayati önem taşır.
• Fotosel Kontrolü: Emniyet fotosellerinin düzenli olarak çalıştığını kontrol edin. Arızalı fotoseller ciddi güvenlik riskleri oluşturabilir.
• Çevresel Faktörler: Aşırı rüzgar, kar, buzlanma veya yoğun yağış gibi olumsuz hava koşulları bariyerin performansını etkileyebilir. Bu durumlarda ek önlemler alın veya bariyeri manuel konuma getirin.
• Orijinal Parça Kullanımı: Onarım veya parça değişimi gerektiğinde mutlaka orijinal SKYSOFT yedek parçalarını kullanın.
