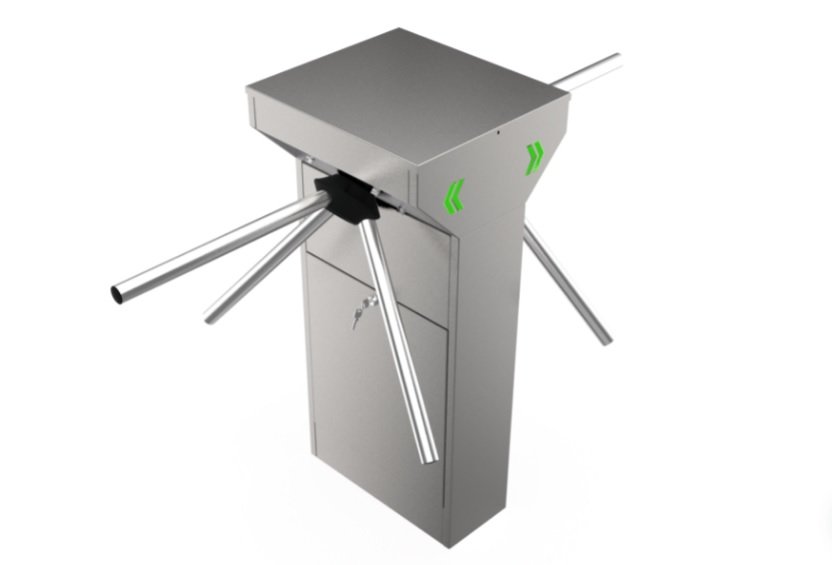

SKYSFT TK CRB 100D – Tek Ayaklı Double Turnike

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK CRB 100D Tek Ayaklı Double Turnike Ana Gövdesi
• Kontrol Paneli ve Güç Kaynağı Ünitesi
• Montaj Cıvataları, Somunları ve Rondelaları
• Güç ve Sinyal Kabloları
• Montaj Şablonu (Opsiyonel)
• Kullanım ve Bakım Kılavuzu (Bu belge)
• (Opsiyonel) Kart Okuyucular / Biyometrik Sensörler

⚙️ Kurulum Adımları

1. Yer Seçimi ve Hazırlık:
   • Turnikenin kurulacağı zeminin düz, sağlam ve titreşimsiz olduğundan emin olun.
   • Geçiş akışını engellemeyecek, yeterli boşluk ve erişim alanı olan bir yer belirleyin.
   • Montaj alanı içerisinde elektrik ve veri altyapısının uygunluğunu kontrol edin.
2. Zemin İşaretleme ve Delik Açma:
   • Verilen montaj şablonunu (eğer varsa) kullanarak turnikenin ayak tabanı için zemin üzerindeki montaj noktalarını hassas bir şekilde işaretleyin.
   • İşaretlenen noktalara uygun çap ve derinlikte delikler açın. Toz ve kalıntıları temizleyin.
3. Turnike Ana Gövdesinin Sabitlenmesi:
   • Turnike ana gövdesini açılan deliklerle hizalayarak yerine oturtun.
   • Verilen montaj cıvataları, somunları ve rondelaları kullanarak turnikeyi zemine sağlam bir şekilde sabitleyin. Cıvataların yeterince sıkıldığından ancak aşırı sıkılmadığından emin olun.
4. 🔌 Elektrik Bağlantıları:
   • Turnikenin güç kaynağını ana elektrik hattına bağlayın. Bu bağlantının yetkili bir elektrikçi tarafından yapılması tavsiye edilir.
   • Kontrol paneli ile turnike ana gövdesi arasındaki güç ve sinyal kablolarını doğru polariteye dikkat ederek bağlayın.
   • Tüm kablo bağlantılarının güvenli ve izole edilmiş olduğundan emin olun.
5. Veri ve Çevre Birimi Bağlantıları (Opsiyonel):
   • Eğer kart okuyucu, parmak izi okuyucu, yüz tanıma sistemi gibi çevre birimleri kullanılacaksa, bu cihazları kontrol paneline ilgili portlar üzerinden bağlayın.
   • Geçiş kontrol yazılımı ile entegrasyon için gerekli ağ (Ethernet) veya seri (RS-485) bağlantılarını yapın.
6. Kontrol Paneli Ayarları ve Konfigürasyon:
   • Kontrol panelini açın ve üretici kılavuzunda belirtilen ilk açılış ayarlarını yapın.
   • Geçiş modlarını (tek yönlü/çift yönlü serbest geçiş, kilitli, acil durum) ihtiyacınıza göre ayarlayın.
   • Kart okuyucular veya biyometrik sensörler için kullanıcı yetkilendirmelerini ve geçiş kurallarını tanımlayın.
7. ✅ Test Etme:
   • Turnikenin her iki yönde de doğru çalıştığını test edin.
   • Yetkili bir kart/parmak izi ile geçiş yapmayı deneyin ve turnike kollarının serbest kaldığını doğrulayın.
   • Yetkisiz bir geçiş denemesinde turnikenin kilitli kaldığından emin olun.
   • Acil durum veya yangın alarmı entegrasyonu varsa, bu senaryoları test ederek kolların serbest kaldığından emin olun.
8. Son Kontroller:
   • Tüm cıvataların ve bağlantıların sağlamlığını tekrar kontrol edin.
   • Kabloların düzenli ve korunaklı olduğundan emin olun.
   • Turnikenin genel estetiğini ve işlevselliğini gözden geçirin.

🚶 Kullanım Talimatları

• Normal Geçiş: Yetkili kullanıcılar, kartlarını okutarak veya biyometrik kimliklerini doğrulayarak turnike kollarının serbest kalmasını sağlarlar. Kolu hafifçe iterek geçiş yapabilirler.
• Çift Yönlü Geçiş: Turnike, her iki yönden de yetkilendirme ile geçişe izin verecek şekilde ayarlanabilir.
• Serbest Geçiş Modu: Belirli zaman dilimlerinde veya özel durumlarda turnike kollarının her iki yöne de serbestçe dönmesine izin verilebilir.
• Kilitli Mod: Turnike her iki yöne de kilitli kalır ve hiçbir geçişe izin vermez.
• Acil Durum / Yangın Alarmı Entegrasyonu: Acil bir durumda (örn. yangın alarmı), turnike kolları otomatik olarak serbest kalır (fail-safe özelliği) ve hızlı tahliyeyi sağlar.
• Bakım: Turnikenin mekanik aksamlarının düzenli olarak kontrol edilmesi ve temizlenmesi, sorunsuz çalışması için önemlidir. Hareketli parçaların periyodik olarak yağlanması gerekebilir.

⚠️ Önemli Uyarılar

• Kurulum ve ilk çalıştırma işlemleri mutlaka yetkili ve eğitimli personel tarafından yapılmalıdır.
• Elektrik bağlantıları yapılırken tüm güvenlik önlemlerine uyulmalı, elektrik çarpması riskine karşı dikkatli olunmalıdır.
• Turnikenin mekanik aksamına yetkisiz kişilerin müdahale etmesine izin vermeyin.
• Turnike üzerine tırmanmak, atlamak veya aşırı güç uygulamak ürüne zarar verebilir ve güvenlik riskleri oluşturabilir.
• Ürünün performansını etkileyebilecek aşırı sıcaklık, nem veya tozlu ortamlardan kaçının.
• Herhangi bir arıza durumunda, derhal cihazın enerjisini kesin ve yetkili teknik destek ile iletişime geçin.
• Garanti koşullarının geçerliliği için orijinal yedek parça ve yetkili servis hizmeti kullanılması tavsiye edilir.

Detaylı bilgi ve teknik destek için bizimle iletişime geçebilirsiniz.
