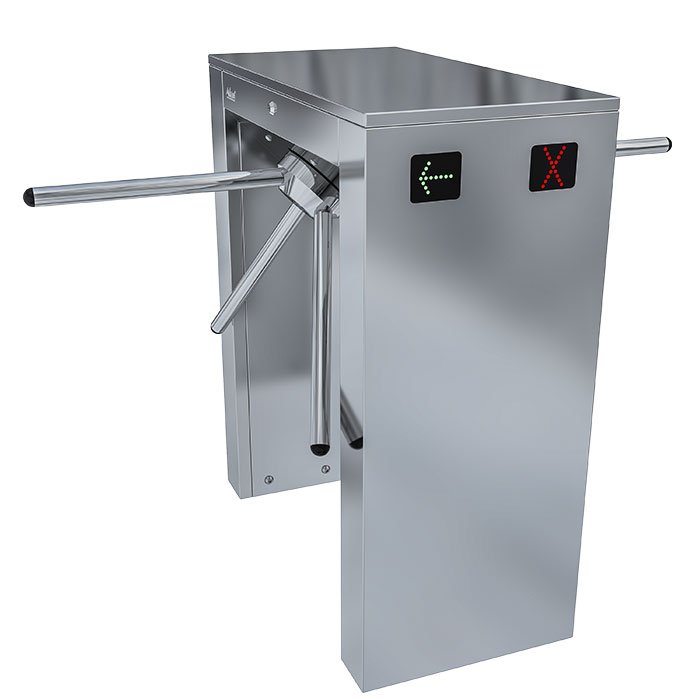

SKYSFT TK AKT60D Bel Tipi Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK AKT60D Bel Tipi Turnike Ana Gövdesi
• Turnike Kolları (Genellikle 3 Adet)
• Montaj Plakası/Flanşı
• Montaj Cıvataları ve Dübelleri
• Güç Adaptörü ve/veya Güç Kablosu
• Kontrol Kartı (Gövde İçine Entegre veya Ayrı)
• Kullanım Kılavuzu (Bu Kılavuz)
• Garanti Belgesi

⚙️ Kurulum Adımları

1. Yer Seçimi: Turnikenin kurulacağı sağlam, düz ve titreşimsiz bir zemin belirleyin. Geçiş genişliğinin ve çevresindeki hareket alanının (kolların dönme mesafesi dahil) yeterli olduğundan emin olun. İç veya dış mekan kullanımına uygunluğunu kontrol edin.
2. Montaj Noktalarının Belirlenmesi: Turnikenin taban plakasını zemine yerleştirin ve montaj deliklerini kalemle işaretleyin. Kablo geçişi için varsa uygun bir delik noktasını da belirleyin.
3. Zemin Hazırlığı: İşaretlediğiniz noktalarda uygun çapta (genellikle Ø16-Ø20 mm) ve derinlikte (genellikle 100-150 mm) matkap ucu kullanarak delikler açın. Açılan delikleri toz ve kirden arındırın.
4. Turnike Montajı: Turnikeyi açılan deliklere hizalayın ve verilen cıvata ve dübelleri (metal veya kimyasal dübel önerilir) kullanarak zemine sıkıca sabitleyin. Turnikenin tamamen sabitlendiğinden ve sallanmadığından emin olun.
5. Kolların Takılması: Turnike kollarını (genellikle 3 adet) ana mil üzerine, döndürme yönüne dikkat ederek takın. Her kolu kendi sabitleme vidası veya mekanizması ile sıkıca yerine oturtun. Kolların serbestçe dönüp kilitlenebildiğini kontrol edin.
6. Elektrik Bağlantısı 🔌:
   • Ana güç kablosunu turnikenin kontrol ünitesindeki "POWER IN" veya "AC/DC IN" portuna bağlayın. Ürüne uygun voltaj (genellikle 220V AC veya 24V DC) ve amper değerlerine dikkat edin.
   • Harici bir geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu, buton vb.) kullanılacaksa, ilgili "READER IN", "DRY CONTACT" veya "PUSH BUTTON" girişlerine kabloları bağlayın.
   • Topraklama bağlantısının (PE) eksiksiz ve güvenli bir şekilde yapıldığından emin olun. Bu, elektrik güvenliği için hayati önem taşır.
7. Sistem Testi Öncesi Kontrol: Gücü açmadan önce tüm kabloların doğru, güvenli ve yalıtımlı bir şekilde bağlandığını, gevşek bağlantı olmadığını görsel olarak kontrol edin.
8. Güç Verme: Elektrik prizine takarak veya ana şalteri açarak turnikeye güç verin. Cihazın açılış dizisini (genellikle sesli bir uyarı ve/veya ışıklı gösterge) takip edin.
9. Fonksiyon Testi ✅: Kontrol sisteminizle (kart okuyucu, uzaktan kumanda, buton vb.) bir geçiş tetikleyerek turnikenin kilitlenme ve açılma mekanizmasını test edin. Kolların serbestçe dönüp, geçiş sonrası doğru yönde kilitlendiğinden emin olun. Her iki yönden de test yapın (eğer çift yönlü ise).
10. Son Kontroller: Tüm bağlantıların sağlam olduğunu, turnikenin sallanmadığını ve doğru çalıştığını görsel ve fonksiyonel olarak kontrol edin. Gerekirse geçiş süreleri ve kilitlenme ayarları gibi parametreleri kontrol ünitesinden ayarlayın.

✅ Kullanım Talimatları

• Geçiş Yetkilendirme: Turnike, entegre veya harici bir geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu, yüz tanıma, uzaktan kumanda veya buton) tarafından yetkilendirildiğinde geçişe izin verir. Geçiş yetkilendirildiğinde genellikle yeşil bir ışık yanar veya sesli bir uyarı verilir.
• Geçiş Yapma: Yetkilendirme sonrası turnike kilit mekanizması serbest kalır. Kullanıcı, turnike kolunu hafifçe iterek geçiş yapar. Geçiş tamamlandığında turnike kolu otomatik olarak kilitlenir ve bir sonraki yetkilendirmeyi bekler.
• Tek Yönlü/Çift Yönlü Çalışma: Turnike, ayarlarınıza göre sadece tek bir yönde veya her iki yönde de geçişe izin verecek şekilde yapılandırılabilir. Çift yönlü çalışmada her iki yön için ayrı ayrı yetkilendirme gerekebilir.
• Acil Çıkış/Serbest Geçiş (Opsiyonel): Elektrik kesintisi, yangın alarmı veya acil durumlarda turnike kolları otomatik olarak serbest geçişe izin verecek şekilde ayarlanabilir (fail-safe modu). Bu özellik, ürün modeline ve yapılan ayarlara göre değişebilir.
• Manuel Kontrol: Bazı modellerde, yetkili personel tarafından manuel olarak geçişe izin vermek veya turnikeyi sürekli açık/kapalı konuma getirmek için bir kontrol paneli, buton veya anahtar bulunur.

⚠️ Önemli Uyarılar

• Kurulum ve bakım işlemleri yalnızca yetkili ve eğitimli personel tarafından yapılmalıdır. Yanlış kurulum ciddi arızalara veya güvenlik risklerine yol açabilir.
• Cihazı aşırı nem, direkt güneş ışığı, aşırı sıcak/soğuk ortamlar veya aşındırıcı kimyasalların bulunduğu yerlerden koruyun.
• Elektrik bağlantıları yapılırken tüm güvenlik standartlarına, yerel yönetmeliklere ve ulusal elektrik kodlarına kesinlikle uyulmalıdır. Topraklama bağlantısı hayati önem taşır.
• Cihazın temizliği için aşındırıcı veya çözücü içeren kimyasallar kullanmayın. Yumuşak, nemli bir bezle temizleyin.
• Turnike kollarına gereğinden fazla güç uygulamayın, üzerine tırmanmaya çalışmayın veya eşya asmayın. Bu durum cihaza zarar verebilir ve güvenlik riski oluşturabilir.
• Arıza durumunda cihazı kullanmayı durdurun ve yetkili servisle iletişime geçin. Cihazı kendiniz tamir etmeye çalışmayın.
• Çocukların turnikeyle oynamasına veya gözetimsiz kullanmasına izin vermeyin.
• Ürünün performansını ve ömrünü korumak için periyodik bakım yapılması önerilir.
