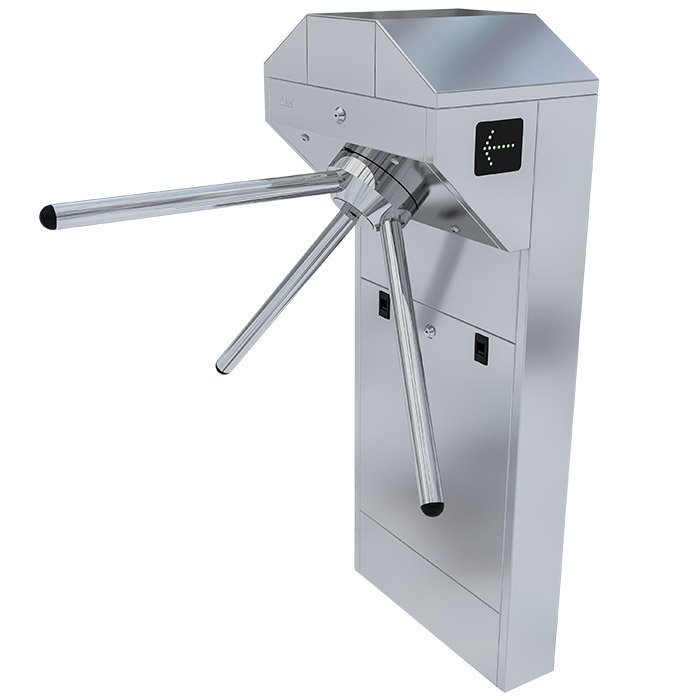

SKYSFT TK AKT28EA Bel Tipi Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

SKYSFT TK AKT28EA Bel Tipi Turnike Sistemi'nizi güvenli ve verimli bir şekilde kurmak ve kullanmak için lütfen aşağıdaki talimatları dikkatlice okuyunuz.

📦 Kutu İçeriği

• SKYSFT TK AKT28EA Turnike Ana Gövdesi
• Turnike Kolları (Genellikle 3 adet, paslanmaz çelik)
• Kontrol Kartı ve Güç Kaynağı Ünitesi
• Montaj Civataları, Somunları ve Rondelaları
• Kablolama Klemensleri ve Bağlantı Elemanları
• Kullanım Kılavuzu (Bu belge)
• Garanti Belgesi

⚙️ Kurulum Adımları

Kurulum, yetkili ve deneyimli teknik personel tarafından yapılmalıdır.

1. Yer Seçimi ve Zemin Hazırlığı:
   • Turnikenin kurulacağı alanı belirleyin. Zemin düz, sağlam ve titreşimsiz olmalıdır.
   • Gerekli elektrik tesisatının (220V AC) ve varsa network/veri kablolamasının turnikeye yakın konumda olduğundan emin olun.
   • Montaj yüzeyinin turnike ağırlığını taşıyabileceğinden emin olun.
2. Temel Montaj ve Sabitleme:
   • Turnike ana gövdesini belirlenen konuma yerleştirin.
   • Montaj deliklerini işaretleyin ve uygun matkap ucu ile zemini delin.
   • Sağlanan montaj civataları ve dübelleri (zemine uygun tipte) kullanarak turnike gövdesini zemine sıkıca sabitleyin. Sabitleme sonrası turnikenin sallanmadığından emin olun.
3. Elektrik ve Kontrol Kablolaması:
   • Turnikenin iç kapağını açın ve kontrol kartına erişin.
   • 220V AC güç kablosunu kontrol kartındaki ilgili güç girişine bağlayın (faz, nötr, toprak bağlantılarına dikkat edin).
   • Erişim kontrol cihazı (kart okuyucu, parmak izi okuyucu vb.), buton veya diğer harici kontrol ünitelerinin sinyal kablolarını kontrol kartındaki uygun girişlere bağlayın.
   • Geçiş yönü, serbest geçiş veya acil durum çıkışı gibi özellikler için gerekli kablolamaları yapın.
   • Tüm kablo bağlantılarının güvenli ve izolasyonlu olduğundan emin olun.
4. Turnike Kolları Montajı:
   • Turnike mekanizmasının ortasındaki kol yuvalarına paslanmaz çelik kolları takın.
   • Kolların doğru yöne baktığından ve serbestçe hareket ettiğinden emin olun. Genellikle kolların sabitlenmesi için özel vidalar veya kilit mekanizmaları bulunur, bunları sıkıca sabitleyin.
5. Fonksiyonel Test ve Ayarlar:
   • Sisteme enerji verin.
   • Bağlı olan erişim kontrol cihazı veya buton aracılığıyla geçiş denemeleri yapın.
   • Kolların doğru yönde ve zamanda kilitlenip açıldığını kontrol edin.
   • Gerekirse kontrol kartı üzerindeki DIP switch'ler veya yazılım arayüzü üzerinden geçiş süresi, geçiş yönü gibi ayarları yapılandırın.
   • Acil durum (yangın paneli vb.) bağlantılarının doğru çalıştığını test edin.
6. Son Kontroller ve Kapatma:
   • Tüm kablo bağlantılarının düzgün ve güvenli olduğunu bir kez daha kontrol edin.
   • Turnikenin iç kapağını kapatın ve vidalarını sıkın.
   • Çalışma alanını temizleyin.

✅ Kullanım Talimatları

• Normal Geçiş: Yetkili kullanıcılar, turnikeye entegre edilmiş kart okuyucuya kartlarını okutmalı, parmak izi okuyucuya parmak izlerini taratmalı veya ilgili butona basmalıdır. Onaylandığında, turnike mekanizması bir geçişe izin verecek şekilde kilidi açar. Kullanıcı kolu iterek geçiş yapar.
• Çift Yönlü Geçiş: Turnikeniz çift yönlü ise, her iki yönden de yetkilendirme ile geçiş yapılabilir. Geçiş yönü ışıkları (yeşil ok / kırmızı çarpı) geçişin mümkün olup olmadığını gösterir.
• Acil Durum Geçişi: Yangın, deprem gibi acil durumlarda veya elektrik kesintisi halinde, turnikenin kolları serbest geçişe izin verecek şekilde otomatik olarak düşer veya manuel olarak serbest bırakılabilir. Bu özellik, tahliyeyi kolaylaştırmak içindir.
• Bakım: Turnikenin yüzeyini düzenli olarak nemli bir bezle temizleyin. Hareketli parçaların periyodik olarak kontrol edilmesi ve gerekirse yağlanması için yetkili servisle iletişime geçin.

⚠️ Önemli Uyarılar

• Kurulum ve ilk çalıştırma mutlaka yetkili teknik servis tarafından yapılmalıdır. Yanlış kurulum, cihazın arızalanmasına veya güvenlik risklerine yol açabilir.
• Elektrik bağlantıları yapılırken ana şalterin kapalı olduğundan ve güvenlik önlemlerinin alındığından emin olun.
• Cihazın dış kasasına veya hareketli parçalarına aşırı güç uygulamayın, darbe veya hasardan koruyun.
• Turnikenin içine yabancı cisimler sokmaktan kaçının.
• Çocukların veya yetkisiz kişilerin turnike mekanizmasıyla oynamasına izin vermeyin.
• Herhangi bir arıza durumunda cihazı kullanmayı bırakın ve yetkili teknik servisle iletişime geçin. Cihazı kendiniz tamir etmeye çalışmayın.
• Yalnızca orijinal yedek parça ve aksesuarları kullanın.

Daha fazla bilgi veya teknik destek için lütfen bizimle iletişime geçin:

Telefon: +90 212 909 86 95
E-posta: info@skysoftteknoloji.com
