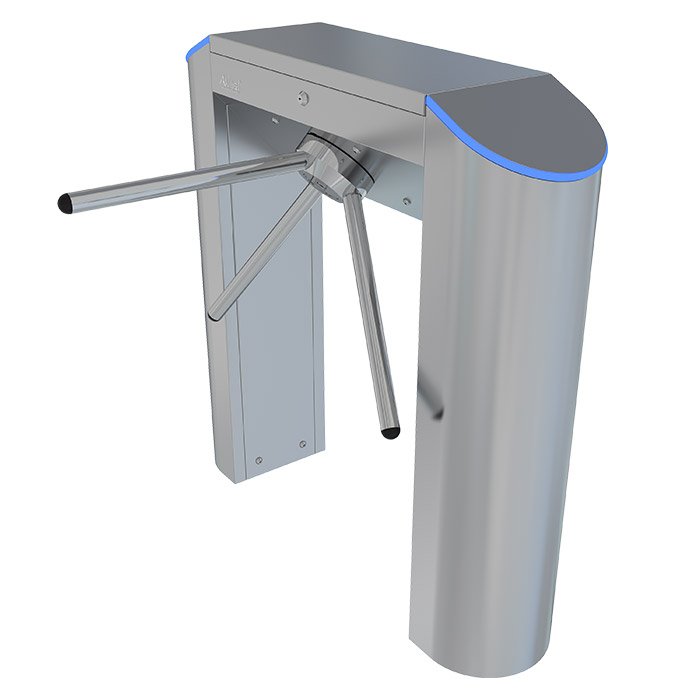

SKYSFT TK AKT25R Bel Tipi Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK AKT25R Bel Tipi Turnike Ünitesi
• Montaj Civataları, Somunları ve Dübel Setleri
• Güç Adaptörü ve Bağlantı Kabloları
• Kontrol Kartı ve Bağlantı Terminalleri
• Kablaj Şeması ve Kısa Kurulum Rehberi
• Anahtar Takımı (Bakım Kapakları İçin)

⚙️ Kurulum Adımları

1. Yer Seçimi ve Zemin Hazırlığı: Turnikenin kurulacağı alanı belirleyin. Zemin düz, sağlam ve titreşimsiz olmalıdır. Gerekirse betonarme zemin güçlendirmesi yapılmalıdır.
2. Montaj Şablonu Kullanımı: Kutu içeriğinde bulunan montaj şablonunu kullanarak turnikenin taban cıvata deliklerinin yerlerini zemine işaretleyin.
3. Zemin Deliklerinin Açılması: İşaretlenen yerlere uygun matkap ucu ile (genellikle 14-16mm) yeterli derinlikte delikler açın. Delikleri temizleyin ve dübelleri yerleştirin.
4. Turnike Tabanının Sabitlenmesi: Turnike ünitesini deliklerle hizalayarak zemine oturtun. Montaj civatalarını ve somunları kullanarak turnikeyi zemine sağlamca sabitleyin. Civataların tamamen sıkıldığından emin olun.
5. Elektrik Bağlantıları 🔌:
   • Ana güç kablosunu turnike üzerindeki güç giriş terminaline bağlayın. (Genellikle 220V AC veya 24V DC).
   • Geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu vb.) bağlantı kablolarını kontrol kartı üzerindeki ilgili terminallere bağlayın.
   • Acil durum veya yangın alarmı entegrasyonu için kabloları ilgili terminallere bağlayın.
   • Tüm kabloların doğru polariteye ve gerilime uygun olduğundan emin olun.
6. Kontrol Kartı Ayarları: Kontrol kartı üzerindeki DIP anahtarları veya yazılım arayüzü aracılığıyla çalışma modunu (tek yönlü, çift yönlü, serbest geçiş vb.) ve gecikme sürelerini ayarlayın.
7. Fonksiyon Testi ✅:
   • Gücü açmadan önce tüm bağlantıların doğru ve güvenli olduğunu son bir kez kontrol edin.
   • Gücü açın. Turnikenin başlangıç kalibrasyonunu yapmasına izin verin.
   • Geçiş kontrol sisteminizle bir kart okutarak veya bir geçiş yetkisi vererek turnikenin doğru çalışıp çalışmadığını test edin. Kolların serbest bırakıldığından ve belirli bir süre sonra tekrar kilitlendiğinden emin olun.
   • Acil durum modunu test edin (eğer entegre edilmişse).
8. Son Kontroller: Tüm kapakları kapatın ve civataları sıkın. Turnikenin dış yüzeyini temizleyin.

✅ Kullanım Talimatları

• Güç Açma/Kapama: Turnikeye enerji verildiğinde otomatik olarak başlangıç konumuna geçer. Kapatmak için ana güç sigortasını veya şalteri kullanın.
• Geçiş Modları:
  • Tek Yönlü Geçiş: Yalnızca belirlenen yönde geçişe izin verir. Diğer yönden geçiş engellenir.
  • Çift Yönlü Geçiş: Her iki yönden de yetkili geçişe izin verir.
  • Serbest Geçiş: Her iki yöne de kısıtlama olmaksızın geçişe izin verir (genellikle mesai başlangıcı/bitişi gibi durumlarda kullanılır).
• Yetkili Geçiş: Turnikeye entegre edilmiş kart okuyucu, biyometrik okuyucu veya uzaktan kumanda aracılığıyla yetki verildiğinde turnike kolu serbest kalır ve geçişe izin verir. Geçiş tamamlandıktan sonra kol otomatik olarak kilitlenir.
• Acil Durum Modu: Yangın alarmı, elektrik kesintisi veya manuel müdahale durumunda turnike kolları otomatik olarak serbest geçiş konumuna geçerek tahliyeyi kolaylaştırır.
• Bakım ve Temizlik: Turnikenin dış yüzeyini nemli bir bezle düzenli olarak temizleyin. Hareketli parçaların periyodik olarak yağlanması (üretici tavsiyesine göre) ömrünü uzatacaktır.

⚠️ Önemli Uyarılar

• Yetkili Kurulum: Kurulum işlemleri mutlaka yetkili ve eğitimli teknik personel tarafından yapılmalıdır. Yanlış kurulum, cihazın arızalanmasına veya güvenlik risklerine yol açabilir.
• Elektrik Güvenliği: Elektrik bağlantıları yapılırken tüm güvenlik önlemleri alınmalıdır. Elektrik çarpması riskine karşı dikkatli olun. Kurulum öncesi ana elektriği kesin.
• Çevresel Koşullar: Ürünün belirtilen çalışma sıcaklığı ve nem aralıkları dışında kullanılması arızalara neden olabilir. Özellikle dış mekan kurulumlarında su ve toz korumasına dikkat edin.
• Periyodik Bakım: Cihazın uzun ömürlü ve sorunsuz çalışması için düzenli periyodik bakımları (temizlik, mekanik kontrol, yazılım güncellemeleri) aksatılmamalıdır.
• Yetkisiz Müdahale: Yetkisiz kişilerin cihazın iç mekanizmasına veya elektrik aksamına müdahale etmesine izin vermeyin. Bu durum garanti kapsamı dışına çıkmasına ve tehlikeli durumlara yol açabilir.
• Kullanım Kısıtlamaları: Turnike kolları üzerine çıkmak, atlamak veya aşırı güç uygulamak cihazda hasara yol açabilir.
