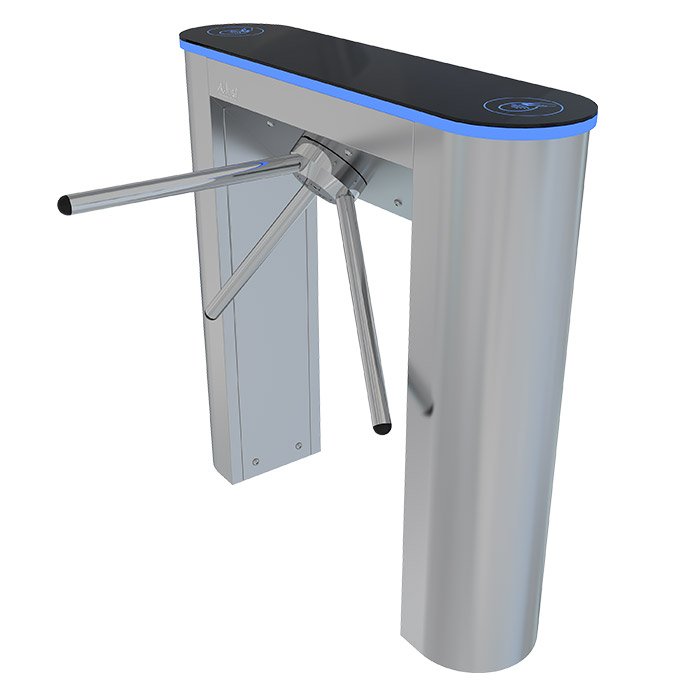

SKYSFT TK AKT25G Bel Tipi Turnike Sistemi

🔧 Kurulum ve Kullanım Kılavuzu

📦 Kutu İçeriği

• SKYSFT TK AKT25G Bel Tipi Turnike Ana Gövdesi
• Turnike Kolları (Paslanmaz Çelik)
• Montaj Cıvataları, Somunları ve Dübelleri
• Güç Adaptörü / Kablosu
• Kontrol Kartı (Gövde İçerisine Entegre)
• Kablo Klemensleri ve Bağlantı Elemanları
• Kullanım ve Kurulum Kılavuzu (Bu Belge)
• Garanti Belgesi

⚙️ Kurulum Adımları

1. Yer Seçimi ve Hazırlık:

   Turnikenin kurulacağı zeminin düz, sağlam ve yeterli taşıma kapasitesine sahip olduğundan emin olun. Gerekirse zemin tesviyesi yapın. Turnikeye elektrik ve geçiş kontrol sistemi kablolarının ulaşabileceği bir nokta seçin.

2. Montaj Yeri İşaretleme:

   Turnikenin taban şablonunu veya montaj deliklerini kullanarak zemin üzerinde delik açılacak noktaları işaretleyin. İşaretlemelerin doğru ve simetrik olduğundan emin olun.

3. Zemin Deliklerinin Açılması:

   İşaretlenen noktalara uygun matkap ucu (genellikle 14-16mm) ile dübellerin gireceği derinlikte delikler açın. Delikleri tozdan arındırın.

4. Turnikenin Sabitlenmesi:

   Turnike ana gövdesini açılan deliklerin üzerine yerleştirin. Montaj cıvatalarını ve dübelleri kullanarak turnikeyi zemine sıkıca sabitleyin. Sabitleme esnasında turnikenin dik ve dengeli olduğundan emin olun.

5. Turnike Kollarının Takılması:

   Turnike kolları genellikle paket içinde demonte halde gelir. Kılavuzdaki şemaya uygun olarak kolları ana gövdedeki mil yuvalarına takın ve sabitleme vidaları ile sıkıca monte edin.

6. 🔌 Elektrik ve Kontrol Bağlantıları:
   • Güç Bağlantısı: Turnike ana gövdesindeki güç girişine uygun voltajda (genellikle 220V AC veya 24V DC) elektrik bağlantısını yapın. Bağlantıyı yetkili bir elektrikçi tarafından yaptırın.
   • Geçiş Kontrol Bağlantıları: Harici kart okuyucu, parmak izi okuyucu, buton veya diğer geçiş kontrol cihazlarının sinyal kablolarını turnike içindeki kontrol kartına şemaya uygun olarak bağlayın. (NO/NC kontak bilgileri için kontrol kartı şemasına bakın.)
   • Topraklama: Elektrik güvenliği için turnike gövdesini mutlaka topraklayın.
7. Fonksiyon Testi:

   Tüm bağlantılar yapıldıktan sonra turnikeye güç verin. Geçiş kontrol cihazını kullanarak turnikenin doğru çalışıp çalışmadığını (kolların açılıp kapanması, dönüş yönü, kilitlenme) test edin.

8. Son Kontroller ve Ayarlar:

   Turnikenin montaj cıvatalarının sıkılığını kontrol edin. Gerekirse geçiş süresi, acil durum ayarları gibi parametreleri kontrol kartı üzerinden yapılandırın.

✅ Kullanım Talimatları

• Güç Verme: Turnikeye güç verildiğinde sistem otomatik olarak başlatılacaktır.
• Yetkilendirme ile Geçiş: Geçiş kontrol sistemi (kart okuyucu, parmak izi okuyucu vb.) tarafından yetkilendirme sağlandığında, turnike kolları tek bir geçiş için serbest kalacak ve ilgili yöne doğru itilerek geçiş yapılacaktır.
• Serbest Geçiş Modu: Bazı turnikeler, belirli zaman dilimlerinde veya acil durumlarda serbest geçiş moduna ayarlanabilir. Bu modda turnike kolları her iki yöne de serbestçe döner.
• Acil Durum Modu: Elektrik kesintisi veya acil durum sinyali alındığında turnike kolları otomatik olarak serbest geçiş moduna geçer (fail-safe) veya kilitlenir (fail-secure) bu ayara göre değişir. Genellikle acil durumlarda serbest geçiş tercih edilir.
• Tek Yönlü / Çift Yönlü Geçiş: Turnike, yapılandırmasına göre tek bir yönde geçişe izin verebilir veya her iki yönde de yetkilendirme ile geçiş imkanı sunabilir.
• Kullanım Şekli: Yetkilendirme sonrası kolu nazikçe iterek geçiş yapın. Turnikeye eşya asmayın veya üzerine çıkmayın.

⚠️ Önemli Uyarılar

• Kurulum ve bakım işlemleri sadece yetkili ve eğitimli personel tarafından yapılmalıdır.
• Turnikeyi belirtilen voltaj ve akım değerlerinin dışında çalıştırmayın.
• Cihazı su, nem, aşırı sıcaklık ve doğrudan güneş ışığından koruyun.
• Turnike mekanizmasına fiziksel güç uygulamaktan veya zorlamaktan kaçının. Bu, cihazda kalıcı hasara neden olabilir.
• Periyodik bakım ve kontrol, cihazın uzun ömürlü ve sorunsuz çalışması için önemlidir.
• Çocukların veya yetkisiz kişilerin turnike mekanizması ile oynamasına izin vermeyin.
• Herhangi bir arıza durumunda cihazı derhal kapatın ve yetkili servisle iletişime geçin.
• Montaj sırasında topraklama bağlantısının eksiksiz yapıldığından emin olun.
